（Maxim）MAX14001AAP 隔離型10位ADC，用于多范圍二進制輸入

來源：本站時間：2025-05-28瀏覽數：

MAX14001AAP是一款可配置的隔離式10位模數轉換器（ADC），適用于多范圍二進制輸入信號。其主要特性包括：MAX14001AAP支持可靠地檢測二進制輸入：可編程輸入偏置電流抑制線路噪聲3.75kVRMS隔離，可持續60 s5.5mm爬電距離和間隙II級CTI等級封裝材料MAX14001AAP高度集成降低…

MAX14001AAP是一款可配置的隔離式10位模數轉換器（ADC），適用于多范圍二進制輸入信號。

其主要特性包括：

MAX14001AAP支持可靠地檢測二進制輸入：

可編程輸入偏置電流抑制線路噪聲

3.75kVRMS隔離，可持續60 s

5.5mm爬電距離和間隙

II級CTI等級封裝材料

MAX14001AAP高度集成降低BOM和電路板空間：

10位、10ksps ADC

二進制門限比較器

驅動耗盡型FET的控制電路

數據和DC-DC電源雙隔離

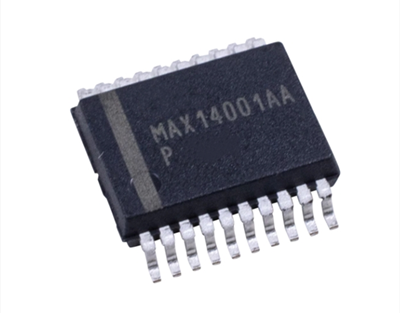

20-SSOP封裝

MAX14001AAP提高設備“運行時間”以及簡化系統維護：

支持現場側診斷

自動自檢

MAX14001AAP具有無可比擬的靈活性：

可編程輸入門限上限和下限

可編程浪涌電流激活門限、幅值和持續時間

菊鏈連接SPI接口


應用場景

MAX14001AAP適用于需要高精度、低功耗的隔離ADC的應用場景，包括：

配電自動化

高壓二進制輸入(12V–300V)

工業控制、多范圍、數字輸入模塊，獨立隔離輸入

變電站自動化

概述

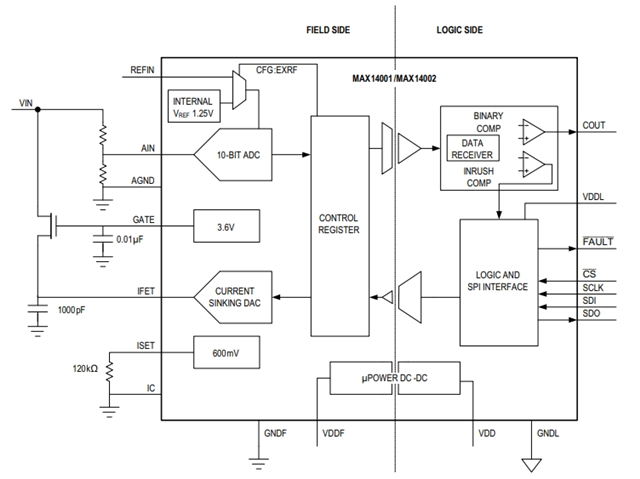

MAX14001AAP是隔離型、單通道模數轉換器(ADC)，帶有可編程電壓比較器和浪涌電流控制，優化用于可配置二進制輸入應用。MAX14001AAP的二進制輸入側(現場側)和比較器輸出/SPI側(邏輯側)提供3.75kVRMS集成隔離。集成、隔離型、DC-DC轉換器為所有現場側電路供電，所以即使沒有輸入信號也可以執行現場側診斷。20引腳SSOP封裝提供5.5mm爬電距離和間隙，II級CTI等級。

MAX14001AAP將隔離阻障現場側的輸入電壓連續數字化，并通過隔離阻障將數據發送到器件的邏輯側，然后即可將輸入電壓與可編程門限進行比較。如果輸入電壓高于上限或者低于下限，二進制比較器輸出引腳為高電平。禁止濾波時，比較器對輸入變化的響應時間小于150μs；使能濾波時，比較器采用最新2、4或8個ADC讀數的滑動平均。濾波和未濾波ADC讀數均通過5MHz SPI端口提供，該端口也用于設置比較器門限和其它器件配置。

MAX14001AAP通過外部、高電壓FET控制二進制輸入的電流。該電流清理繼電器觸點以及衰減輸入噪聲。監測ADC讀數的浪涌比較器觸發浪涌電流或潤濕脈沖。浪涌觸發門限、電流幅值和電流持續時間在MAX14001AAP中全部是可編程的，但在MAX14002中是固定值。高電壓FET不提供浪涌電流時，切換至偏壓模式。偏壓模式在二進制輸入上提供小電流負載，以衰減容性耦合噪聲。在MAX14001AAP中，偏置電流可在50μA至3.75mA范圍內編程。這樣允許實現噪聲衰減和功耗之間的最佳平衡。

基本信息

型號：MAX14001AAP

位數：10

采樣率（每秒）：10k

輸入數：1

輸入類型：單端

數據接口：SPI

配置：S/H-ADC

比率 - S/H:ADC：1：1

A/D 轉換器數：1

架構：SAR

參考類型：外部，內部
