AD7690BRMZ是一款18位、逐次逼近型模數轉換器（ADC），采用單電源（VDD）供電。它內置一個低功耗、高速、18位不失碼的采樣ADC、一個內部轉換時鐘和一個多功能串行接口。在CNV上升沿，AD7690對IN+與IN-引腳之間的電壓差進行采樣。這兩個引腳上的電壓擺幅為0 V到REF，相位相反?；鶞?zhǔn)電壓（REF）由外部提供，最高可以設置為電源電壓。

AD7690BRMZ的功耗和吞吐量呈線性變化關系。

SPI兼容串行接口還能夠利用SDI輸入將幾個ADC以菊花鏈形式連結到單三線式總線上，并提供一個可選的忙閑指示。它采用獨立的VIO電源，與1.8V、2.5V、3V或5V邏輯兼容。

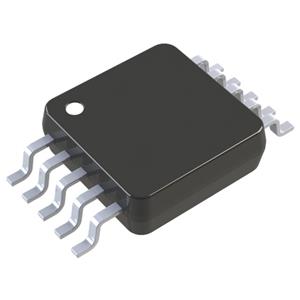

AD7690BRMZ采用10引腳MSOP封裝，工作溫度范圍為?40°C 至 +85°C。

特性

18位分辨率、無失碼

吞吐量：400 kSPS

INL：±0.75 LSB（典型值），±1.5 LSB（最大值）（FSR的±6 ppm）

動態范圍：102 dB （400 kSPS ）

過采樣動態范圍：125 dB （ 1 kSPS ）

無噪聲分辨率：20 bits （ 1 kSPS ）

有效分辨率： 22.7 bits （1 kSPS ）

SINAD: 101.5 dB （ 1 kHz）

THD: ?125 dB （1 kHz ）

真差分模擬輸入范圍： ±VREF 0 V ~ VREF ，兩個輸入上的VREF均可高達VDD

無流水線延遲

采用5 V單電源供電，含1.8 V/2.5 V/3 V/5 V邏輯接口

應用

電池供電設備

數據采集

地震數據采集系統

DVM

儀器儀表

醫療儀器
