MAX22203AUU：具有集成電流檢測功能的65V、3.8A雙通道有刷或單通道步進電機驅動器

型號：MAX22203AUU

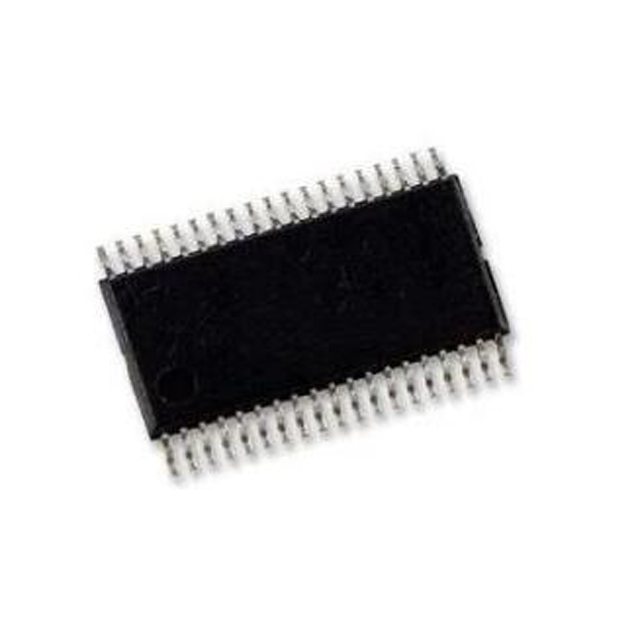

封裝：TSSOP-38

類型：電機驅動器

概述：

MAX22203AUU 是一款雙通道65V、3.8AMAX H橋，提供PWM輸入和高精度的電流驅動調節(CDR)。每個H橋都可以單獨控制，并且具有0.3Ω的超低典型RON（高側 + 低側），可實現高驅動效率和低發熱。MAX22203AUU 可用于驅動兩個有刷直流電機或單個步進電機。

MAX22203AUU——產品特性：

兩個H橋，最大工作電壓為65V

- 總RON（高側 + 低側）：300mΩ（典型值）(TA = 25°C)

每個H橋的額定電流（25°C時的典型值）：

- IMAX = 3.8A（驅動容性負載的脈沖電流）

- ITRIP_MAX = 3A（內部電流驅動調節的最大電流設置）

- IRMS = 2ARMS

集成電流驅動調節(CDR)

- 提供內部電流檢測(ICS)功能，無需使用體積較大外部電阻器，提高了效率

- 電流驅動調節監控輸出引腳（CDRA和CDRB）

- 多種衰減模式（慢速、混合、快速）

- 可使用外部電阻配置固定關斷時間。

電流檢測輸出（電流監控）

故障指示器引腳（低電平有效FAULT）

保護功能

- 為每個單獨通道提供過流保護(OCP)

- 欠壓閉鎖(UVLO)

- 熱關斷(TSD) TJ = +165°C

采用TSSOP38 4.4mm x 9.7mm封裝
