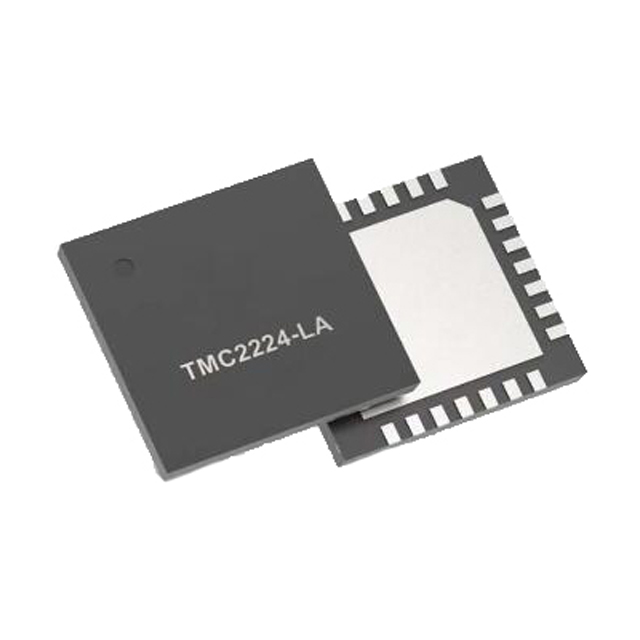

TMC2224-LA - 靜音步進電機驅動器，5 至 36V，高達 1.4A，帶 S/D 和 UART 接口

型號：TMC2224-LA

封裝：QFN-28

類型：電機驅動器

描述：雙極性 電機驅動器 功率 MOSFET SPI、步進/方向、UART 28-QFN (5x5)

產品概述

TMC2224-LA 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件集成了微步分度器、完全無噪聲的電流控制模式 StealthChop2?，用于驅動雙極步進電機。

產品特性

線圈電流（峰值）最高達 2A 的兩相步進電機

STEP/DIR 接口，可設置 2、4、8、16 或 32 個微步引腳

通過 MicroPlyer? 插補平滑運行 256 個微步

StealthChop2? 靜音電機運行

SpreadCycle? 高動態電機控制斬波器

低 RDSon LS 280mΩ 和 HS 290mΩ（典型值，25°C 時）

電壓范圍 4.75 至 36V DC

自動降低待機電流（選件）

內部感應電阻器選件（無需感應電阻器）

被動制動和空轉

用于高級配置選項的單線 UART 和 OTP

用于獨立運動的集成脈沖發生器

全面保護和診斷

可選擇 QFN 和可潤濕 QFN 封裝，實現最佳匹配

應用

兼容設計升級

3D 打印機

打印機、POS

辦公和家庭自動化

紡織機、縫紉機

閉路電視、安防

自動取款機、現金回收機

暖通空調
