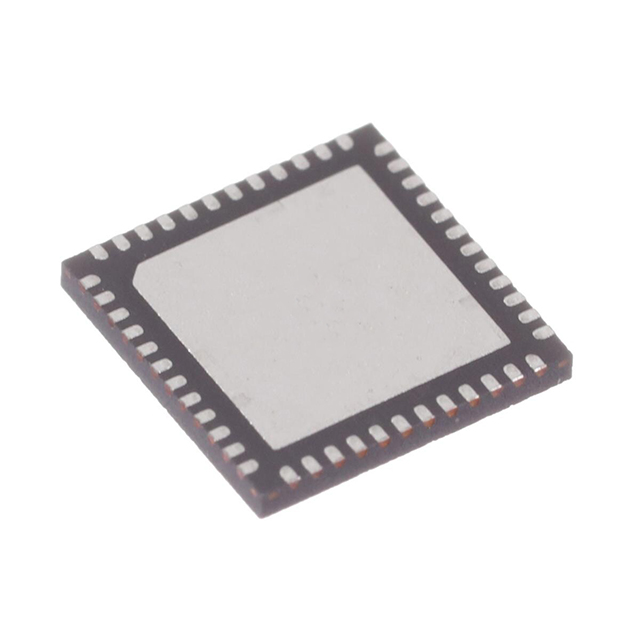

RAA2270634GNP 是一款智能柵極驅動器 IC，適用于三相無刷直流 (BLDC) 電機應用。它集成了三個半橋智能柵極驅動器，能夠驅動多達三個 N 溝道 MOSFET 橋，支持 4.5V 至 60V 橋電壓。

特點

寬 VIN 范圍： 4.5V 至 60V（最大 65V abs）

開關頻率范圍高達 200kHz

用于 BLDC 應用的三相驅動

峰值 1A/2A 源/漏電流，驅動強度可編程

通過硬件接口支持 8 級可調驅動強度，通過 SPI 接口支持 16 級可調驅動強度

自適應可調死區時間

完全集成的電源架構

兩個 VCC LDO 可實現睡眠模式低智商

500mA 降壓-升壓開關穩壓器產生驅動電壓（5V 至 15V 可調）

用于 MCU 電源的 200mA 可調輸出 LDO

靈活配置

三相 HI/LI 模式和三相 PWM 模式

支持半橋、全橋配置

三個電流檢測放大器

四級檢測增益設置

支持上電期間和實時直流偏移校準

支持接地側并聯檢測或低壓側 MOSFET rDS(ON) 檢測

用于無 BLDC 傳感器操作的反向 EMF 檢測

具有硬件接口和 SPI 接口

通過額外的外部電路支持反向電池保護

應用

電動工具、風扇、泵、電動自行車

工業自動化、機器人、無人機
