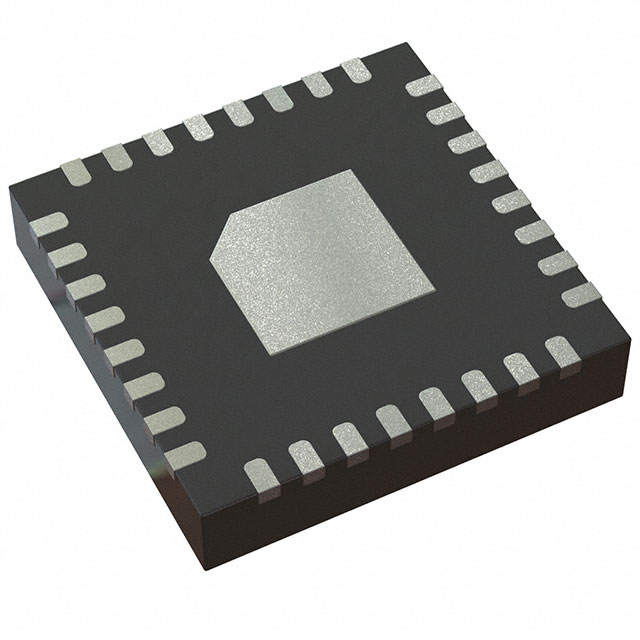

DRV8703QRHBRQ1 器件是一款小型單通道 H 橋柵極驅動器，它使用四個外部 N 通道 MOSFET，旨在驅動一個雙向有刷直流電機。

PH/EN、獨立 H 橋或 PWM 接口允許輕松連接到控制器電路。內部傳感放大器提供可調的電流控制。集成的電荷泵可提供 100% 占空比支持，而且可用于驅動外部反向電池開關。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍

? 功能安全型

– 可幫助進行 DRV8702-Q1 DRV8703-Q1 功能安全系統設計的文檔

? 單通道 H 橋柵極驅動器

– 驅動四個外部 N 溝道 MOSFET

– 支持 100% 脈寬調制 (PWM) 占空比

? 工作電源電壓范圍：5.5V 至 45V

? 三個控制接口選項

– PH/EN、獨立 H 橋和 PWM

? 用于配置的串行接口 (DRV8703-Q1)

? 智能柵極驅動架構

– 可調壓擺率控制

? 每個 H 橋獨立控制

? 支持 1.8V、3.3V 和 5V 邏輯輸入

? 電流分流放大器

? 集成 PWM 電流調節功能

? 低功耗睡眠模式

? 保護特性

– 電源欠壓鎖定 (UVLO)

– 電荷泵欠壓 (CPUV) 鎖定

– 過流保護 (OCP)

– 柵極驅動器故障 (GDF)

– 熱關斷 (TSD)

– 監視器計時器 (DRV8703-Q1)

– 故障調節輸出 (nFAULT)

應用

? 電動車窗升降器、天窗、座椅、滑動門、后備箱和尾門

? 繼電器更換

– 應用報告：SLVA837

– TI 設計：TIDUCQ9

? 有刷直流泵
