MAX14874ETC雙路推挽驅動器為驅動和控制電壓范圍在4.5V至36V之間的繼電器和閥門提供了一個小型的簡單解決方案。

還可用于驅動有刷直流電機。通過獨立的COM引腳可監控各個驅動器負載電流。高達2.5A的峰值電流確保實現PWM控制的大電機扭矩。低驅動器導通電阻降低了功耗。

該器件采用無電荷泵設計，減少了外部元件并降低了電源電流。

具有直通保護功能和吸收感應電流的內部續流二極管。驅動器輸出受短路保護，可防止電源短路以及M1和M2之間短路。低電平有效FAULT輸出在故障條件下發出熱過載和過流信號。

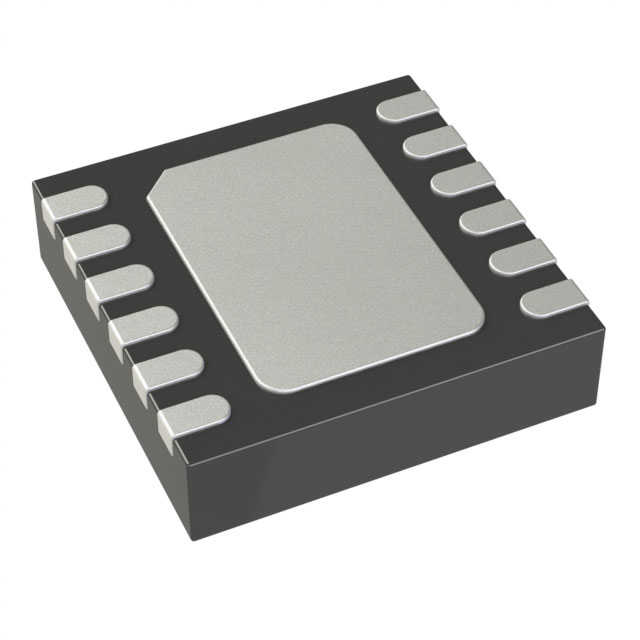

MAX14874ETC采用12引腳TDFN-EP (3mm x 3mm)封裝，工作溫度范圍為-40°C至+85°C。

功能特點

提高驅動功率并縮小尺寸

峰值電機電流高達2.5A

4.5V–36V靈活電源可延長正常運行時間

小型3mm x 3mm TDFN-EP封裝

低功耗運行的溫度更低、時間更長

橋?qū)娮瑁?80mΩ（典型值）

簡化的設計縮短了上市時間

獨立電流檢測功能可檢測高達1V的電壓

無電荷泵架構

每個驅動器均采用獨立控制方式

集成保護功能提供穩健的驅動解決方案

熱關斷欠壓閉鎖

診斷低電平有效FAULT輸出

工作溫度范圍：–40°C至+85°C

應用

咖啡機

電機控制

閥門和繼電器控制
