ADuM342E 數據通道是獨立的，具有多種配置，耐受電壓額定值為 5.7kV RMS。
ADUM342E0WBRQZ 是一款基于iCoupler? 技術的5.7kVRMS 四通道數字隔離器。
性能：
高共模瞬態抑制：180kV/μs（典型值）
低傳播延遲
6.2ns典型值（10ns最大值），用于5V操作
低動態功耗：<1.65mA/通道（1Mbps時）
安全和法規批準
UL認證：5700VRMS，持續1分鐘，符合UL 1577標準
VDE符合性證書（申請中）
DIN V VDE V 0884-11（VDE V 0884-11）：2017-01
VIORM = 1173V峰值
增強浪涌隔離電壓：10000V（峰值）
CSA認證，符合IEC 62368-1和IEC 61010-1（進行中）
TüV Süd認證，符合EN 62368-1標準（進行中）
CQC認證，符合GB4943.1-2022標準（進行中）
高度抑制輻射和傳導噪聲
2.25V至5.5V電平轉換
保證最大數據速率：150Mbps（5V工作電壓）
+125°C高溫運行
±8kV IEC 61000-4-2 ESD保護（整個隔離柵）
輸入/輸出引腳上±5kV HBM ESD保護
防故障高 (E1) 或低 (E0) 選項
16引腳、符合RoHS的SOIC封裝
向后兼容
ADuM1400/ADuM1401/ADuM1402
ADuM2400/ADuM2401/ADuM2402
ADuM140E/ADuM141E/ADuM142E
ADuM240E/ADuM241E/ADuM242E
符合汽車應用類AEC-Q100標準
介紹：

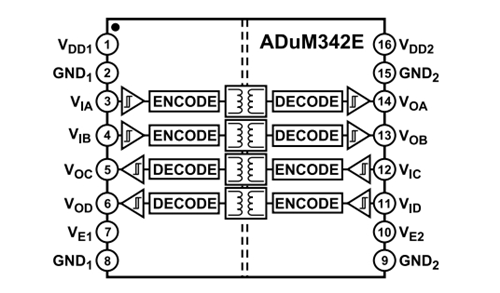

ADuM342E 是基于 ADI 公司 iCoupler? 技術的四通道數字隔離器。這些隔離元件結合了高速、互補金屬氧化物半導體 (CMOS) 和背對背單片空芯變壓器技術，可提供出色的性能特性，并滿足 5Mbps 的 CISPR 32/EN 55032 B 類限制。在 5V 運行時，最大傳播延遲為 10ns，脈寬失真低于 3ns。在最大 3.0ns 時，通道匹配是緊密的。
ADuM342E 數據通道是獨立的，具有多種配置，耐受電壓額定值為 5.7kV RMS。這些套件在 2.25V - 5.5V 之間的電源電壓（任意一端）下工作，兼容更低的電壓系統，支持跨隔離柵的電壓轉換功能。
提供兩個不同的故障安全選項，在未接入輸入電源時，輸出可轉換為預定狀態。
應用：
串行外設接口 (SPI)/數據轉換器隔離
RS-485 接口和具有靈活數據速率 (CAN FD) 工業現場總線隔離的控制器局域網
PWM 控制器信號隔離
通用多通道隔離
