最新資訊說明：ADS8598HIPMR器件是一款基于18 位逐次逼近型 (SAR) 模數轉換器 (ADC) 的 8通道集成數據采集 (DAQ) 系統。所有輸入通道均同時采樣，以實現每通道 500kSPS 的最大吞吐量。該器件的每個通道都有一個完整的模擬前端 (AFE)，其中包含輸入阻抗高達1MΩ 的可編程增益放大器…
說明：
ADS8598HIPMR器件是一款基于18 位逐次逼近型 (SAR) 模數轉換器 (ADC) 的 8通道集成數據采集 (DAQ) 系統。所有輸入通道均同時采樣，以實現每通道 500kSPS 的最大吞吐量。

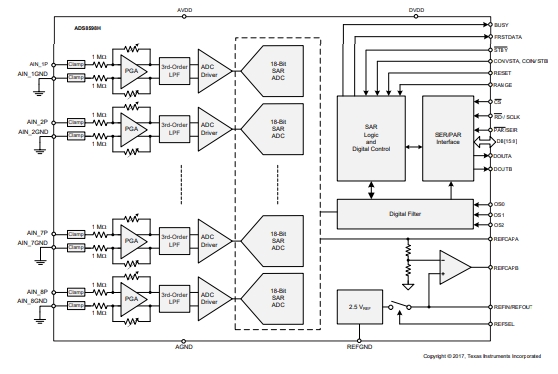

該器件的每個通道都有一個完整的模擬前端 (AFE)，其中包含輸入阻抗高達1MΩ 的可編程增益放大器 (PGA)、輸入鉗位、低通濾波器和 ADC 輸入驅動器。此外，該器件還具有帶緩沖器的低漂移、高精度基準電壓，以用于驅動 ADC。憑借靈活的數字接口，該器件支持串行、并行和并行字節通信，適用于各種主機控制器。
ADS8598H 采用單一 5V 電源，并且可配置為接受 ±10V 或 ±5V 真正雙極輸入。
特性
? 具有集成模擬前端的 18 位 ADC
? 同步采樣：8 通道
? 可通過引腳編程設定的雙極輸入：±10V 和 ±5V
? 高輸入阻抗：1MΩ
? 5V 模擬電源：2.3V 到 5V I/O 電源
? 9kV 靜電放電 (ESD) 過壓輸入鉗位
? 低溫漂片上基準 (2.5V) 和緩沖器
? 出色的性能：
– 所有通道上的最大吞吐量為 500kSPS
– DNL：±0.5LSB（典型值）；INL：±2.0LSB（典型值）
– SNR：94dB（典型值）；THD：?109dB（典型值）
? 過熱性能：
– 最大偏移漂移：3ppm/°C
– 增益漂移：6ppm/°C
? 用于過采樣的片上數字濾波器
? 靈活的并行、字節和串行接口
? 溫度范圍：-40°C 至 +125°C
? 封裝：薄型四方扁平 (LQFP)-64
應用
? 電網監控
? 保護中繼器
? 多相電機控制
? 工業自動化和控制
? 多通道數據采集系統
