Skyworks SKY55950-11：集成前置濾波器和后置濾波器的 Sky5 低電流 GNSS LNA 前端模塊
Skyworks SKY55950-11：集成前置濾波器和后置濾波器的 Sky5? 低電流 GNSS LNA 前端模塊
產品描述
SKY55950-11 是一款前端模塊 (FEM)，集成了低噪聲放大器 (LNA)、前置濾波器和后置濾波器，設計用于全球?qū)Ш叫l(wèi)星系統 (GNSS) 接收器應用。SKY55950-11 是我們 Sky5? 產品組合的一部分。該器件具有低電流、出色的帶外抑制和低噪聲特性。前置濾波器和后置濾波器具有低帶內插入損耗和出色的蜂窩、PCS 和 WLAN 頻段抑制能力。輸出匹配元件嵌入在器件內部。只需一個外部輸入匹配電感器。
SKY55950-11 優化工作頻率為 1559 至 1606 MHz，非常適合 GPS / GLONASS / Galileo / Compass / QZSS 無線電接收器應用。
SKY55950-11 采用 2.5 x 2.5 x 0.56（典型值）毫米多芯片模塊 (MCM) 封裝形式的表面貼裝技術 (SMT)，從而實現了高度可制造和低成本的解決方案。
規格
? 工作頻率： 1.559 GHz 至 1.606 GHz
? NF-噪聲系數： 1.9 dB
? 工作電源電壓： 1.5 V 至 3.6 V
? 安裝風格： SMD/SMT
? 封裝 / 箱體： MCM-10
? 增益： 16 dB
? P1dB - 壓縮點: 8 dBm
特點
? 小信號增益：16 分貝
? 帶外 P1dB +8 dBm
? 帶外抑制 +90 dBc，1627 至 1629 MHz
? 低噪音系數 1.9 dB
? 低電流消耗： 1 mA @ 1.8 V
? 輸入/輸出阻抗內部匹配為 50 Ω
? 單直流電源： 1.5 至 3.6 V
? 所需的最少外部 SMT 器件數量
? 小型 MCM（10 引腳，2.5 x 2.5 x 0.56 [典型] mm）封裝（MSL3，260 °C，符合 JEDEC J-STD-020 標準）
應用
? 可穿戴
? 行動相機
? 無人機
? 個人導航設備
? GNSS無線電接收器

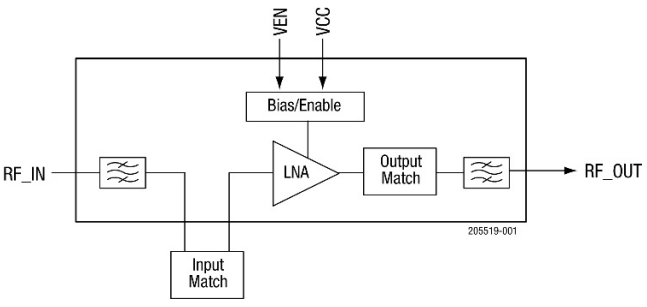

SKY55950-11 方框圖
