最新資訊TIOS1023器件可配置為高側、低側或推挽驅動器。該器件能夠承受高達 1.2kV (500?) 的 IEC 61000-4-5 浪涌，并集成反向極性保護功能。
概述：
TIOS1023LYAHR是一款具有低殘余電壓、集成浪涌保護功能和 3.3V LDO 的數字傳感器輸出驅動器。
TIOS1023器件可配置為高側、低側或推挽驅動器。該器件能夠承受高達 1.2kV (500?) 的 IEC 61000-4-5 浪涌，并集成反向極性保護功能。只需通過一個引腳可編程接口便可輕松連接到電路?？墒褂猛獠侩娮杵髋渲幂敵鲭娏飨拗怠Ｌ峁┝斯收蠄?bào)告和內部保護功能，可應對欠壓、過流和過熱條件。

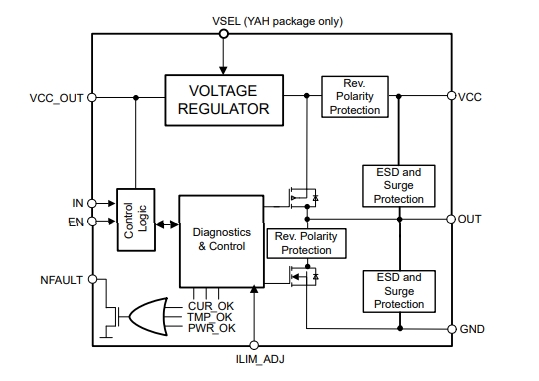

TIOS1023LYAHR的框圖：
應用
? 接近開關
? 電容式和電感式傳感器
? 傳動器
? 數字輸出
特性
? 寬電源運行
– 4.75V 至 36V 電源電壓
? PNP、NPN 或推挽可配置輸出
? 提供功能安全
– 有助于進行功能安全系統設計的文檔
? 與 TIOS101(x) 引腳兼容，并提升了性能
– 在 200mA 條件下，殘余電壓低，為 0.5V（典型值）
– 提供驅動器電流限制能力
– 改善了封裝的熱性能
– 更低的驅動器壓擺率，可減少過沖（最大750ns）
? 集成保護特性，使系統更加穩健
– 可配置驅動器過流限制：（50mA 至 350mA）
– 在 VCC、OUT 和 GND 上提供高達 65V 的反極性保護
– 過流、過熱和 UVLO 的故障指示燈
– 支持高感性負載的安全快速消磁
– 工作環境溫度范圍：-40°C 至 125°C
? VCC 和 OUT 上集成 EMC 保護功能
– ±8 kV IEC 61000-4-2 ESD 接觸放電
– ±4kV IEC 61000-4-4 電氣快速瞬變
– ±1.2kV/500? IEC 61000-4-5 浪涌
? 能驅動高容性負載
? 靜態電源電流小于 1.5mA 典型值（禁用驅動器時）
? 集成式 LDO 選項可支持高達 20mA 的電流
– TIOS1023L (DSBGA)：可選 3.3V/5V LDO 輸出
? 節省空間的小型封裝選項
– 2.45 mm x 1.7 mm DSBGA 封裝
