Qorvo ACT43750電源管理IC（PMIC）是一款高度集成的漏極開關和負柵極穩壓器PMIC，設計用于實現超快射頻GaN PA漏極開關。
ACT43750-101的說明：
Qorvo ACT43750電源管理IC（PMIC）是一款高度集成的漏極開關和負柵極穩壓器PMIC，設計用于實現超快射頻GaN PA漏極開關。通過自動?xùn)艠O電壓偏置排序、自動校準和動態偏置重新校準，該模塊簡化了系統制造，同時降低了溫度和器件老化對射頻性能的影響。
ACT43750 PMIC可集成為用于相控陣商用和國防雷達的緊湊型三級電源解決方案的一部分。該三芯片解決方案提供可配置的GaN偏置點自動校準，從而最大限度地提高不同GaN功率放大器（PA）的系統性能，而無需改變電路板設計。該芯片組優化了相控陣系統中的脈沖儲能電容器，將電容降低高達90%。 創新架構實現了更小的占位面積、更輕的重量以及更低的整體運行成本。

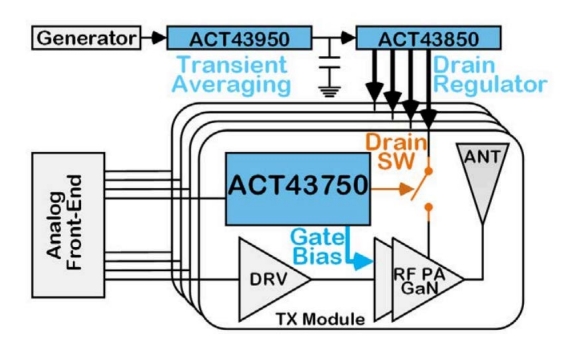

ACT43750-101的框圖：
特征：
狀態機邏輯
發貨后隨時在現場進行自動校準
基于PCB上的RSNS、數字±31%、1%步進程序
射頻GaN PA排序/保護
漏極開關，打開和關閉預調節直流電源
漏極電源輸入電壓范圍：10V至55V
典型Trace/TFALL：30ns
柵極偏置穩壓器
輸出電壓：-6V至-1.5V（732x μVSTEP）
輸出拉電流：300mA，500mA峰值
低噪聲輸出：<200μVRMS
高度集成的漏極開關和負柵極穩壓器PMIC
實現超快射頻GaN PA漏極開關
可作為緊湊型3段電源解決方案的一部分
簡化系統制造，同時降低溫度和設備老化對射頻性能的影響
5.0mm2 、40引腳QFN封裝
無鉛、無鹵、符合RoHS指令
應用：
射頻GaN/GaAs PA電源
軍用雷達系統
民用雷達系統
衛星通信上行鏈路
