ADMV4928BBCZ是一款絕緣體上硅(SOI)、37.0 GHz至43.5 GHz、mmW 5G波束形成器。RF集成電路(RFIC)高度集成，包含16個獨立的發射和接收通道。ADMV4928通過獨立的RFV和RFH輸入/輸出支持八個水平和八個垂直極化天線。
ADMV4928可通過3線式或4線式串行端口接口(SPI)進行編程。片上集成低壓差(LDO)穩壓器可為SPI電路生成1.0 V電源電壓，從而降低所需的電源域數。
ADMV4928提供各種SPI模式，可在正常工作期間實現快速啟動和控制?？梢詥为氃O(shè)置每個通道的幅度和相位或可使用片內存儲器同時編程多個通道以實現波束成形。片內存儲器最多可以存儲2048個波束位置，這些位置可在發射模式或接收模式下針對水平通道和垂直通道進行分配。

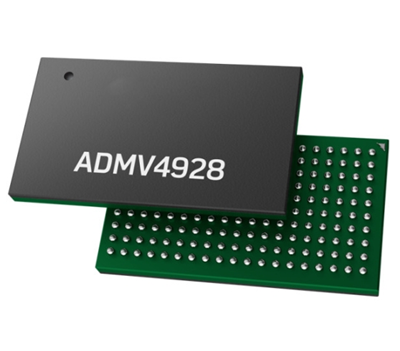

產品：ADMV4928BBCZ
封裝：BGA-239
類型：波束形成器
特征：
RF范圍：37.0 GHz至43.5 GHz
輸出功率 >11.5 dBm（3% EVM，400 MHz 64 QAM 5G NR波形，每通道僅為340 mW）
使用5G NR、WiFi 5、WiFi 6和CPE UL波形實現完整的特性
在5G NR寬通道帶寬下不會降低EVM性能
16個可配置的發射和接收通道
雙極化、8個水平和8個垂直通道
快速TDD開關時間（使用TRX_x引腳）
匹配50 Ω、單端RF輸入和輸出
單個發射器通道功率檢波器和溫度傳感器
集成單個接收通道過載檢測電路
高分辨率、6位VM用于控制相位
高分辨率、6位和5位DVGA用于控制幅度
存儲器用于2048個共用發射和接收波束位置
NVM用于相位和增益校準
需要雙電源：1.8 V和1.2 V（集成片內LDO穩壓器可提供1.0 V電壓）
3線式或4線式SPI支持高達133 MHz的SPI時鐘速度（參閱AN-2074應用筆記ADMV4928應用筆記）
239引腳、10 mm × 7 mm CSP_BGA封裝
應用：
? mmW 5G應用
? 寬帶通信
