最新資訊概述：DRV8300UDIPWR 是一款 100V 三相半橋柵極驅動器，能夠驅動高側和低側 N 溝道功率 MOSFET。DRV8300UD 使用集成自舉二極管和外部電容為高側 MOSFET 生成合適的柵極驅動電壓。GVDD 用于為低側 MOSFET 生成柵極驅動電壓。柵極驅動架構支持高達 750mA 的峰值拉電流和 1.…
概述：

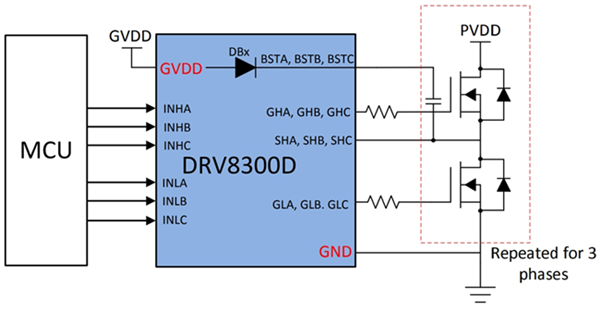

DRV8300UDIPWR 是一款 100V 三相半橋柵極驅動器，能夠驅動高側和低側 N 溝道功率 MOSFET。DRV8300UD 使用集成自舉二極管和外部電容為高側 MOSFET 生成合適的柵極驅動電壓。GVDD 用于為低側 MOSFET 生成柵極驅動電壓。柵極驅動架構支持高達 750mA 的峰值拉電流和 1.5A 的灌電流。
相位引腳 SHx 能夠承受顯著的負電壓瞬變；而高側柵極驅動器電源 BSTx 和 GHx 能夠支持更高的正電壓瞬變 (125V) 絕對最大值，從而提高系統的魯棒性。較小的傳播延遲和延遲匹配參數可盡可能降低死區時間要求，從而進一步提高效率。通過 GVDD 和 BST 欠壓鎖定為低側和高側提供欠壓保護。
特性
? 100V 三相半橋柵極驅動器
– 驅動 N 溝道 MOSFET (NMOS)
– 柵極驅動器電源 (GVDD)：5-20V
– MOSFET 電源 (SHx) 支持高達 100V 的電壓
? 集成自舉二極管 (DRV8300UD 器件)
? 支持反相和同相 INLx 輸入
? 自舉柵極驅動架構
– 750mA 拉電流
– 1.5A 灌電流
? 支持由高達 15 節串聯電池供電的應用
? 支持標準 MOSFET 的更高 BSTUV（8V 典型值）和 GVDDUV（7.6V 典型值）閾值
? SHx 引腳具有低漏電流（小于 55μA）
? 絕對最大 BSTx 電壓高達 125V
? SHx 引腳瞬態負壓可達 -22V
? 內置跨導保護
? 針對 QFN 封裝型號，可通過 DT 引腳調節死區時間
? 針對 TSSOP 封裝型號，固定插入 200ns 死區時間
? 支持 3.3V 和 5V 邏輯輸入（絕對最大值為 20V）
? 4ns 典型傳播延遲匹配
? 緊湊型 QFN 和 TSSOP 封裝
? 具有電源塊的高效系統設計
? 集成保護特性
– BST 欠壓鎖定 (BSTUV)
– GVDD 欠壓 (GVDDUV)
應用
? 電動自行車、電動踏板車和電動汽車
? 風扇、泵和伺服驅動器
? 無刷直流 (BLDC) 電機模塊和 PMSM
? 無線園藝和電動工具、割草機
? 無線真空吸塵器
? 無人機、機器人和遙控玩具
? 工業和物流機器人
