說明INA4235AIYBJR 器件是一款四通道 16 位數字電流監控器，具有兼容 I2C/SMBus 的接口，并可與 1.2V 至 5V 的數字總線電壓兼容。該器件可監控外部檢測電阻兩端的電壓，并報告各通道的分流電壓、總線電壓、電流、功率和電能值。INA4235數字電流器件監控外部檢測電阻器的電…
說明
INA4235AIYBJR 器件是一款四通道 16 位數字電流監控器，具有兼容 I2C/SMBus 的接口，并可與 1.2V 至 5V 的數字總線電壓兼容。該器件可監控外部檢測電阻兩端的電壓，并報告各通道的分流電壓、總線電壓、電流、功率和電能值。
INA4235數字電流器件監控外部檢測電阻器的電壓，并報告每個通道的分流電壓、總線電壓、電流、功率和能量的值。此監控器非常適合用于零售自動化、電源管理、機架式服務器、安全攝像頭和電池單元監控器。

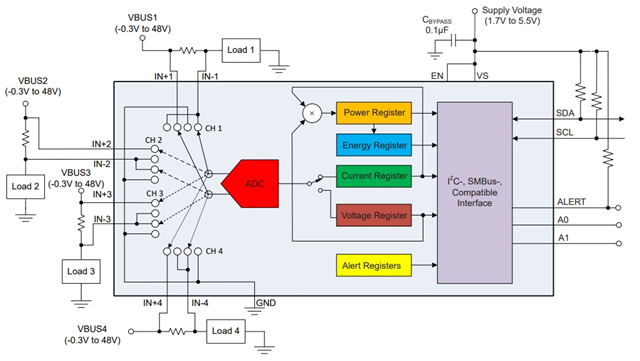

功能框圖
特性
高側或低側電流檢測
兼容1.2V電壓的I2C/SMBus接口
由1.7 V至5.5 V電源供電
20mV/80mV可編程滿量程范圍
報告電流、電壓、功率和能量
輸入共模范圍：-0.3V至48V
電流監測精度：
16 位 ADC 分辨率
增益誤差：0.1%（最大值）
失調電壓：10μV（最大值）
能量監控精度：
滿量程：0.7%（最大值）
電源監控精度：0.2%滿量程（最大值）
低輸入偏置電流：5nA（最大值）
低禁用電流：50nA（最大值）
可配置的取平均值選項
過流和欠流警報限制
16引腳可選地址
采用DSBGA-16封裝 (1.5mm x 1.5mm)
應用
? 筆記本電腦
? 安防攝像頭
? 零售自動化
? 電源管理
? 電池監控器和平衡器
? 機架式服務器
