Microchip USB 2.0 USB4604I-1070HN HSIC 高速 4 端口集線器控制器

來源：本站時間：2024-08-05瀏覽數：

深圳市明佳達電子有限公司原裝現貨Microchip USB 2.0 USB4604I-1070HN HSIC 高速 4 端口集線器控制器 USB 2.0 HI-SPEED FOUR PORT HUB CONTROLLER器件說明Microchip USB4604I-1070HN 是一款低功耗、可由 OEM 配置的 MTT（多交易轉換器）USB 2.0 集線器控制器，具有 4 個下…

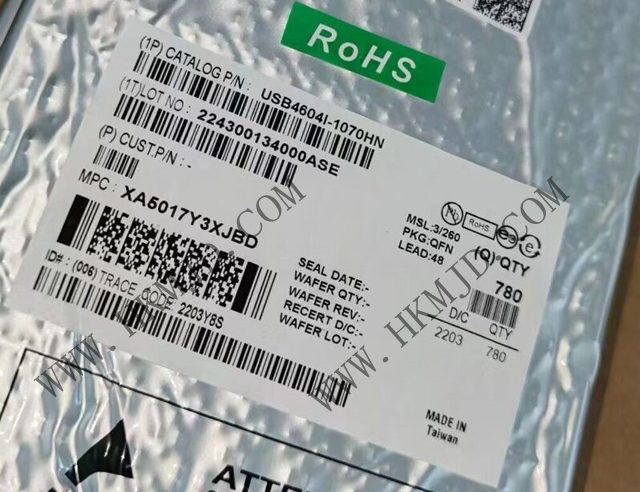

深圳市明佳達電子有限公司原裝現貨Microchip USB 2.0 USB4604I-1070HN HSIC 高速 4 端口集線器控制器 USB 2.0 HI-SPEED FOUR PORT HUB CONTROLLER

器件說明

Microchip USB4604I-1070HN 是一款低功耗、可由 OEM 配置的 MTT（多交易轉換器）USB 2.0 集線器控制器，具有 4 個下游端口和高級功能，適用于嵌入式 USB 應用。USB4604 完全符合 USB 2.0 規范、USB 2.0 鏈接電源管理附錄、高速芯片間 (HSIC) USB 電氣規范修訂版 1.0，可作為全速集線器或全速/高速集線器連接到上游端口。4 端口集線器在所有啟用的下游（非 HSIC）端口上支持低速、全速和高速（如果作為高速集線器運行）下游設備。HSIC 端口僅支持高速運行。

USB4604I-1070HN 專門針對嵌入式系統進行了優化，在嵌入式系統中，高性能和最低 BOM 成本是關鍵的設計要求。待機模式功耗已降至最低，參考時鐘輸入可根據客戶的特定應用進行調整。靈活的電源軌選項允許 USB4604 以單源（VBUS (5V)、VBAT、3.3V）或雙源（VBAT + 1.8、3.3V + 1.8）配置供電，從而便于集成到節能設計中。此外，集線器還集成了 USB 端口所需的所有電阻，包括 D+ 和 D- 引腳上的所有串聯終端和上拉/下拉電阻。

USB4604I-1070HN 支持上游電池充電器檢測和下游電池充電。USB4604 集成的電池充電器檢測電路支持 USB-IF 電池充電 (BC1.2) 檢測方法和大多數蘋果設備。這些電路用于檢測 USB 充電器的附件和類型，并提供中斷輸出，以指示可通過串行接口從設備狀態寄存器讀取充電器信息。

USB4604I-1070HN 提供電池充電握手功能，并支持以下 USB-IF BC1.2 充電配置文件：

? DCP：專用充電端口（無數據的電源磚）

? CDP：充電下游端口充電下游端口（1.5A，帶數據）

? SDP：標準下游端口（0.5A SDP：標準下游端口（0.5A，帶數據）

? 通過 SMBus 或 OTP 加載自定義配置文件

目標應用

? 液晶顯示器和電視

? 多功能 USB 外圍設備

? PC 主板

? 機頂盒、DVD 播放機、DVR/PVR

? 打印機和掃描儀

? PC 媒體驅動器托架
