深圳市明佳達電子有限公司（供應，收購）Microchip以太網 VSC8541XMV-02 和 VSC8541XMV-05 單端口千兆以太網銅 PHY，帶 GMII/RGMII/MII/RMII 接口
描述
Microchip以太網PHY VSC8541XMV-02 和 VSC8541XMV-05器件專為空間有限的 10/100/1000BASE-T 應用而設計。它們具有集成的線路側端接功能，可節省電路板空間、降低 EMI 并提高系統性能。此外，集成的 RGMII 定時補償功能消除了對板載延遲線的需求。
這些器件包括用于同步以太網應用的恢復時鐘輸出?？删幊虝r(shí)鐘靜噪控制可抑制不良時鐘傳播，并有助于防止定時環路。環路彈性允許 PHY 端口在 1000BASE-T 模式下在主定時參考和從定時參考之間切換，而不會出現鏈路中斷。

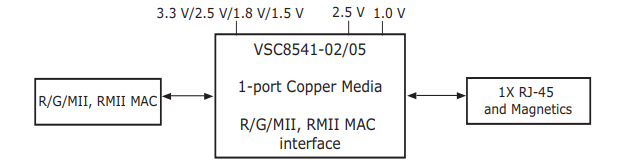

下圖顯示了典型 VSC8541-02 和 VSC8541-05 應用的高層概覽。
應用示意圖
主要規格
? 符合 IEEE 802.3（10BASE-T、100BASE-TX 和 1000BASE-T）規范
? 支持 R/G/MII
? 支持 1.5 V、1.8 V、2.5 V 和 3.3 V CMOS，適用于 RGMII 版本 1.3 和 2.0（不支持 HSTL）、GMII/MII 以及 RMII 版本 1.2
? 支持各種時鐘源： 25 MHz Xtal、25 MHz OSC、50 MHz OSC、125 MHz OSC
? 支持 25 MHz、50 MHz 或 125 MHz 的可編程輸出頻率，與所選的 Xtal 或 OSC 頻率無關
? 支持多種獨立硬件配置選項
? 支持所有 5 位 MDIO/MDC 尋址，可用于使用上拉/下拉電阻器的管理模式設計
? 低α?；衔锟蓪?shí)現 80 SER FIT（僅限 VSC8541XMV-04）
? 器件支持 -40 °C 環境溫度至 125 °C 結點或 0 °C 環境溫度至 125 °C 結點的工作溫度
? 可選擇報告鏈路伙伴是否請求在線以太網供電（PoE 和 PoE+）
? 采用 8 毫米 x 8 毫米 68 引腳 QFN 封裝
方框圖
