ISOW1044 器件是一款電隔離式控制器局域網 (CAN) 收發器，內置隔離式直流/直流轉換器，無需在空間受限的隔離式設計中使用單獨的隔離式電源。
深圳市明佳達電子供應和回收ISOW1044DFMR TI(德州儀器) 具有集成直流/直流電源的低輻射、5kVrms 隔離式 CAN FD 收發器。
描述：
ISOW1044 器件是一款電隔離式控制器局域網 (CAN) 收發器，內置隔離式直流/直流轉換器，無需在空間受限的隔離式設計中使用單獨的隔離式電源。低發射、隔離式直流/直流轉換器符合 CISPR 32 輻射發射 B 類標準，在簡單的兩層 PCB 上僅使用兩個鐵氧體磁珠。額外的 20mA 輸出電流可用于為板上的其他電路供電。該器件具有一個集成的 10Mbps GPIO 通道，有助于去除額外用于診斷、LED 指示或電源監測的數字隔離器或光耦合器。
特性
? 符合 ISO 11898-2:2016 物理層標準要求
– 支持經典 CAN：1Mbps
– 針對 CAN FD 進行了優化：2Mbps 和 5Mbps
? 低發射、低噪聲的集成式直流/直流轉換器
– 符合 CISPR 32 和 EN 55032 B 類標準，在雙層PCB 上具有大于 6dB 的裕度
– 25 MHz 的低頻電源轉換器可實現低噪聲性能
? 其他 10Mbps GPIO 通道
? 高效率輸出功率
– 典型效率：47%
– 隔離式輸出電壓精度：± 5%
– 額外輸出電流：20mA
? 用于 CAN 和直流/直流的獨立電源
– 邏輯電源 (VIO)：1.71V 至 5.5V
– 電源轉換器電源 (VDD)：4.5V 至 5.5V
? 支持故障保護的 CAN FD 收發器
– 直流總線故障保護電壓：±58V
– 接收器共模輸入電壓：±12V
– 通過總線喚醒模式實現遠程喚醒
? 典型循環延遲：167ns
? 增強型和基礎型隔離選項
? 高 CMTI：100 kV/μs（典型值）
? 具有以 GND2 為基準的高 ESD 總線保護
– HBM ESD：±12kV
– IEC 61000-4-2 接觸放電：±8kV
? 工作溫度范圍：-40°C 至 125°C
? 電流限制和熱關斷
? 20 引腳寬體 SOIC 封裝
? 安全相關認證（計劃）：
– 符合 DIN VDE V 0884-11:2017-01 標準的 VDE增強型和基礎型絕緣
– UL 1577 組件認證計劃
– IEC 62368-1、IEC 61010-1、IEC 60601-1 和GB 4943.1-2011 認證

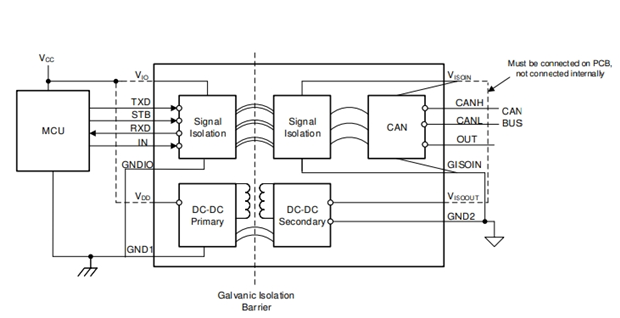

原理圖
應用
? 工廠自動化
? 樓宇自動化
? 工業運輸
? 光伏逆變器，保護繼電器
? 電機驅動器
