概述：
ADL5903ACPZN是一款真均方根響應功率檢波器，具有35 dB測量范圍。 該器件提供低功耗性能，具備內在無紋波誤差傳遞功能。
ADL5903為需要進行精確信號功率測量的各種高頻系統提供了解決方案。 該器件采用3.0 V至5.0 V單電源供電，僅需幾個電容即可方便地使用，并且能夠以單端驅動，或使用巴倫以差分輸入驅動。 片內匹配網絡可在器件額定頻率范圍內提供良好的回損性能。 ADL5903可在200 MHz至6 GHz頻率范圍內工作，支持的輸入范圍為?30 dBm至+20 dBm。
ADL5903可用于確定帶復雜調制包絡的高頻信號真功率，包括大波峰因數信號，如GSM、CDMA、W-CDMA、TD-SCDMA和LTE調制信號。 然后，輸出便與輸入均方根值的對數成比例。 換言之，讀數以分貝值直接呈現，900 MHz時調整至大約35.5 mV/dB。
ADL5903具有低功耗工作特性，禁用模式則進一步降低功耗。 當ADL5903通過ENBL引腳上的邏輯低電平而進入關斷模式時，其功耗低于100 μA。 ADL5903采用2 mm × 2 mm、8引腳LFCSP封裝，具有?55°C至+125°C的寬工作溫度范圍。
ADL5903的主要特性：
精確的均方根至直流轉換（200 MHz至6 GHz）
測量動態范圍：35 dB
無紋波傳遞功能
單端輸入，兼容50 Ω信號源
無需外部匹配
線性dB輸出，調整至35.5 mV/dB (900 MHz)
波形與調制獨立，如：
GSM/CDMA/W-CDMA
/TD-SCDMA/LTE
出色的溫度穩定性
采用3.0 V 至5.0 V電源供電，工作溫度范圍為?55°C至+125°C
低功耗： 3 mA（3.0 V至5.0 V電源）
8引腳、2 mm × 2 mm LFCSP封裝
應用：
? 功率放大器線性化/控制環路
? 發射機功率控制
? 發射機信號強度指示(TSSI)
? RF儀器儀表
? 無線中繼器

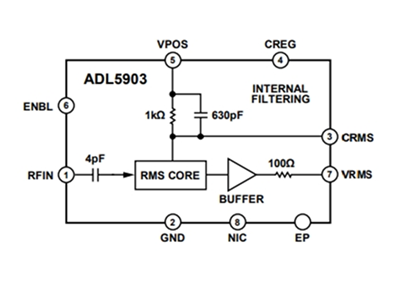

功能框圖：
