最新資訊產品概述：ADI基于用戶定義的優先級和有效性，LTC4421優先級PowerPath 控制器被設計為驅動外部n通道m(xù)osfet將兩個輸入電源中的一個連接到一個公共輸出。根據定義，連接到V1的電源是優先級更高的電源，盡管這可以動態改變。外阻分壓器設置欠壓、過壓閾值，限制有效電壓窗口…
產品概述：
ADI基于用戶定義的優先級和有效性，LTC4421優先級PowerPath 控制器被設計為驅動外部n通道m(xù)osfet將兩個輸入電源中的一個連接到一個公共輸出。根據定義，連接到V1的電源是優先級更高的電源，盡管這可以動態改變。外阻分壓器設置欠壓、過壓閾值，限制有效電壓窗口。
強大的柵極驅動程序快速切換大型外部n通道m(xù)osfet。快速切換電路在改變通道時最大限度地減少輸出下降，同時防止反向和交叉?zhèn)鲗?dǎo)。一個快速比較器檢測輸入短路并快速關閉n通道m(xù)osfet以最小化中斷。
外部感應電阻設置最大涌流和限制電流。在限流期間，LTC4421控制n通道MOSFET門調節橫跨感應電阻的25mV。當感應電阻器電壓已被調節到25mV為用戶可設置的時間，通道斷開和一個故障設置。
產品特性：
寬工作電壓范圍：0V至36V（耐受60V）
驅動大型外部N溝道MOSFET，用于大輸出電流應用
精確限制涌入電流
將最高優先級的有效電源連接到輸出負載
實時更改通道優先級
±2% OV、UV輸入比較器
每個通道均可單獨調節限流時間
可調輸入驗證時間
快速切換可最大限度地減少VOUT 壓降
工作環境溫度范圍
LTC4421C：0°C至+70°C
LTC4421I：-40°C至+85°C
LTC4421H：-40°C至+125°C
封裝選項
QFN-36
SSOP-36
產品應用：
高可靠性系統
基于服務器的備用系統
工業手持儀器
備用電池系統

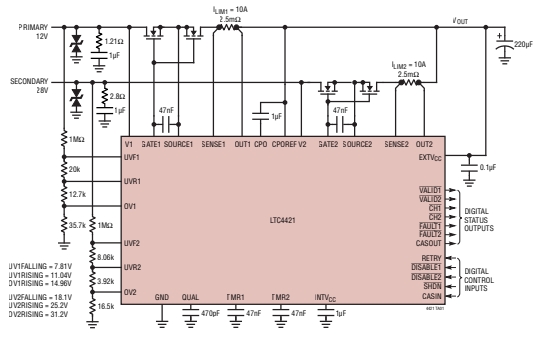

典型應用電路：
