6 通道 14 位電流輸出 DAC AD5770RBCBZ數模轉換器【ADI】

來源：本站時間：2025-06-02瀏覽數：

AD5770RBCBZ是一款6通道、14位分辨率、低噪聲的可編程電流輸出數模轉換器（DAC），適用于光電控制應用。基本信息型號：AD5770RBCBZ位數：14數模轉換器數：6建立時間：13s（典型值）輸出類型：Current - Unbuffered差分輸出：無數據接口：串行，SPI參考類型：外部，內部電…

AD5770RBCBZ是一款6通道、14位分辨率、低噪聲的可編程電流輸出數模轉換器（DAC），適用于光電控制應用。

基本信息

型號：AD5770RBCBZ

位數：14

數模轉換器數：6

建立時間：13μs（典型值）

輸出類型：Current - Unbuffered

差分輸出：無

數據接口：串行，SPI

參考類型：外部，內部

電壓 - 供電，模擬：2.9V ~ 5.5V

電壓 - 供電，數字：2.9V ~ 5.5V

INL/DNL (LSB)：±6.5（最大），±1（最大）

架構：電流導引

工作溫度：-40°C ~ 105°C

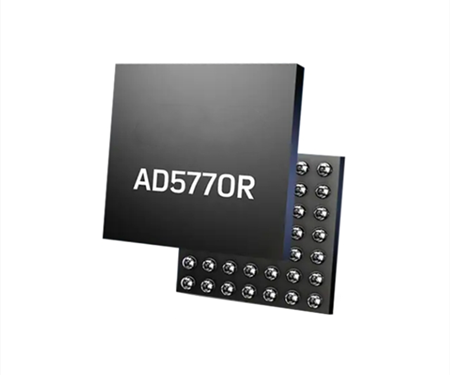

封裝/外殼：49-WLCSP

安裝類型：表面貼裝型


說明

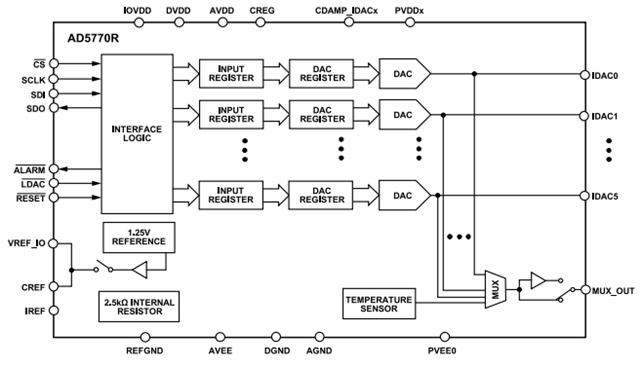

AD5770RBCBZ是一款適用于光電控制應用的 6 通道 14 位分辨率低噪聲可編程電流輸出數模轉換器 (DAC)。該套件包含 1.25 V 片內基準電壓源、用于生成基準電流的 2.5 kΩ 精密電阻器、裸片溫度、輸出監控功能、故障警報和復位功能。

AD5770RBCBZ包含五個 14 位分辨率的拉電流 DAC 通道和一個 14 位分辨率的拉電流和灌電流 DAC 通道。

通道 0 可配置為消耗高達 60 mA 的電流和生成高達 300 mA 的電流。通道 1 至通道 5 具有多個通過寄存器設置的可編程輸出電流源范圍。

每個 DAC 可在 0.8 V 至 AVDD ? 0.4 V 的寬電源軌范圍內工作，以優化功率效率和熱功耗。

AD5770RBCBZ采用 2.9 V 至 5.5 V AVDD 電源，額定溫度范圍為 ?40°C 至 + 105°C。

此外，AD5770RBCBZ還具有以下主要特性：

6 通道電流輸出 DAC

14 位分辨率

可編程的輸出電流范圍

通道 0：0 mA 至 300 mA、?60 mA 至 +300 mA、?60 mA 至 0 mA

通道 1：0 mA 至 140 mA、0 mA 至 250 mA

通道 2：0 mA 至 55 mA、0 mA 至 150 mA

通道 3、通道 4、通道 5：0 mA 至 45 mA、0 mA 至 100 mA
