LP5892QRRFRQ1是一款專為汽車應用設計的LED矩陣驅動器?，具有48個電流源通道和32個掃描功能，適用于共陰極LED矩陣。

其主要特性：

? 符合 AEC-Q100 標準，適用于汽車應用：

– 溫度等級 1：–40°C 至 125°C，TA

? 獨立的 VCC 和 VR/G/B 電源

– VCC 電壓范圍：2.5V – 5.5V

– VR/G/B 電壓范圍：2.5V – 5.5V

? 48 個電流源通道，從 0.2mA 到 40mA

– 通道間精度：±0.5%（典型值），±3%（最大值）;器件到器件精度：±0.5%（典型值），±2.5%（最大值）

– 低拐點電壓：當 IOUT = 5mA 時，0.27V（最大值）

– 3 位（8 級）全局亮度控制

– 8 位（256 級）顏色亮度控制

– 最大 16 位（65536 級）PWM 灰度控制

? 16 個掃描線開關，RDS（ON） 為 190mΩ

? 超低功耗

– 低至 2.5V 的獨立 VCC

– 最低 ICC 低至 3.6mA，具有 50MHz GCLK

– 智能省電模式，ICC 低至 0.9mA

? 內置 SRAM，支持 1–64 多路復用

– 單個設備支持 48 × 16 個 LED 或 16 × 16 個 RGB 像素

– 雙設備可堆疊以支持 96 × 32 個 LED 或 32 × 32 個 RGB 像素

? 高速和低 EMI 連續時鐘系列接口 （CCSI）

– 只有三根線：SCLK / SIN / SOUT

– 外部 50MHz（最大）SCLK，帶上升沿傳輸機構

– 內部倍頻器，支持高頻 GCLK

? 針對 LED 矩陣顯示器的優化性能

– 上下邊重影去除

– 低灰度增強

– LED 開路、弱短路、短路檢測和移除

應用場景

LP5892QRRFRQ1適用于各種汽車內部和外部照明應用，包括：

?汽車內部燈?

?汽車尾燈?

?汽車前燈?

這些應用中，LP5892QRRFRQ1能夠提供穩定的電流源和亮度控制，確保LED矩陣的穩定性和可靠性?。

產品介紹

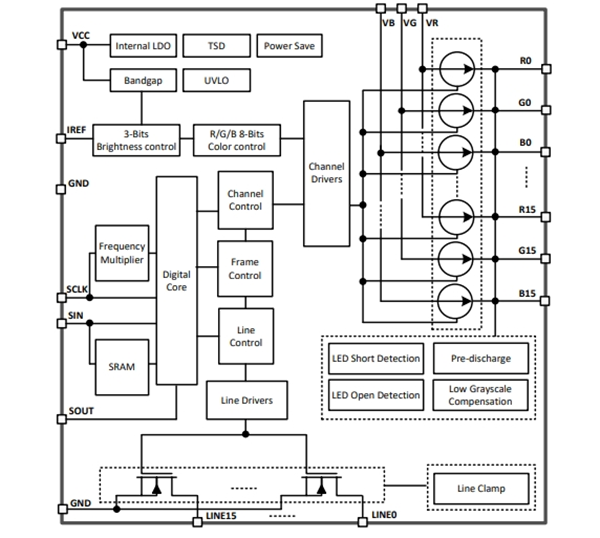

LP5892QRRFRQ1是一款高度集成的共陰極矩陣 LED 顯示驅動器，具有 48 個恒流源和 16 個掃描 FET。一個 LP5892-Q1 支持驅動 16 × 16 個 RGB 像素，兩個 LP5892-Q1 器件支持驅動 32 × 32 個 RGB 像素。為了實現低功耗，該器件通過其共陰極結構支持紅色、綠色和藍色 LED 的獨立電源。此外，LP5892QRRFRQ1的超低工作電壓范圍 （Vcc 低至 2.5V） 和超低工作電流 （Icc 低至 3.6mA） 顯著降低了工作功率。

LP5892QRRFRQ1實現了高速上升沿傳輸接口，以支持高器件數量菊花鏈和高刷新率，同時最大限度地減少了電磁干擾 （EMI）。LP5892QRRFRQ1支持高達 50MHz 的 SCLK（外部）和高達 160MHz 的 GCLK（內部）。同時，該器件集成了增強電路和智能算法，以解決窄像素間距 （NPP） LED 顯示應用以及 Mini 和 micro-LED 產品中的各種顯示挑戰：第一掃描線變暗、上下重影、低灰度中的不均勻性、耦合、LED 開路或短路引起的毛毛蟲，這使得LP5892QRRFRQ1成為此類應用的完美選擇。

LP5892QRRFRQ1還可以在作期間實現 LED 開路/弱短路/短路檢測和移除，還可以將這些信息報告給隨附的數字處理器。

LP5892QRRFRQ1具有以下主要規格：

類型：線性

拓?fù)洌汉愣娏?/span>

內部開關：無

輸出數：48

電壓 - 供電（最低）：2.5V

電壓 - 供電（最高）：5.5V

電壓 - 輸出：2.5V ~ 5.5V

電流 - 輸出/通道：40mA

頻率：-

調光：PWM

應用：汽車級

工作溫度：-40°C ~ 125°C（TJ）

等級：汽車級

資質：AEC-Q100

安裝類型：表面貼裝型

器件封裝：76-VQFN（9x9）
