【LTC5586IUH解調器】—— 具有寬帶 IF 放大器的 300MHz 至 6GHz 高線性度 I/Q 解調器

【LTC5586IUH解調器】—— 具有寬帶 IF 放大器的 300MHz 至 6GHz 高線性度 I/Q 解調器

來源:本站時間:2025-04-11瀏覽數:

LTC5586IUH是一款直接轉換正交解調器,專為 300MHz 至 6GHz 頻率范圍內的高線性度零 IF 和低 IF 接收器應用而優化。

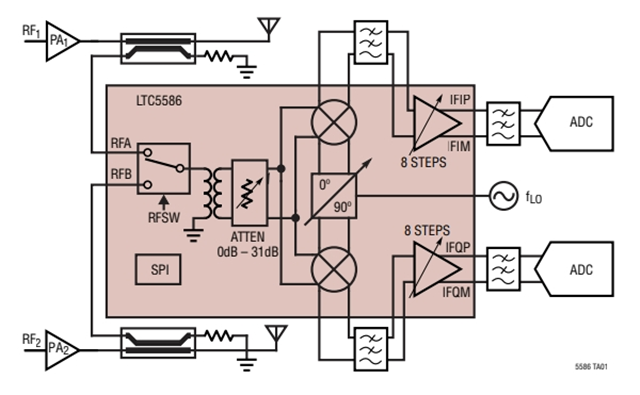

LTC5586IUH】:具寬帶 IF 放大器的 6GHz 高線性度 I/Q 解調器

其核心特性包括:

300MHz 至 6GHz 工作頻率

寬 IF 帶寬:DC 至 1GHz (–1dB 帶寬)

高的混頻器 IIP3:在 1.9GHz 時為 30dBm

高的總 OIP3:在 1.9GHz 時為 40dBm

高的總 OIP2:在 1.9GHz 時為 74dBm

用戶可調 OIP2 達 80dBm

用戶可調鏡頻抑制達 60dB

用戶可調 DC 偏移零點

串行接口

功率轉換增益:在 1.9GHz 時為 7.7dB

具 1dB 步長的 31dB RF 衰減器

在 1.9GHz 具 40dB 隔離度的 RF 開關

具片內變壓器的單端 RF 輸入

IF 放大器增益可調 (分 8 級)

工作溫度范圍 (TC):–40°C 至 105°C

32 引腳 5mm x 5mm QFN 封裝

這些特性使得LTC5586IUH適合寬帶寬信號的解調,特別是在數字預失真(DPD)應用中表現出色。


產品詳情

LTC5586IUH是一款直接轉換正交解調器,專為 300MHz 至 6GHz 頻率范圍內的高線性度零 IF 和低 IF 接收器應用而優化。非常寬的 IF 帶寬 (超過 1GHz) 使得 LTC5586IUH尤其適合非常寬帶寬信號的解調,特別是在數字預失真 (DPD) 應用中。


LTC5586IUH出色的動態范圍使該器件適合于要求苛刻的基礎設施直接轉換應用。LTC5586IUH內部所運用的專有技術提供了把 OIP2 優化至 80dBm 和實現優于 60dB 之鏡頻抑制的能力。DC 偏移控制功能在 A/D 轉換器輸入端上提供了 DC 偏移的置零,從而優化了采用 DC 耦合 IF 信號通路之真正零 IF 接收器的動態范圍。寬帶 RF 和 LO 輸入端口使得能夠用單個器件覆蓋所有主要的無線基礎設施頻段。


LTC5586IUH的 IF 輸出專為直接與大多數常用 A/D 轉換器輸入接口相對接而設計。該器件的高 OIP3 和高轉換增益免除了在 IF 信號通道中增設額外放大器的需要。


應用領域

LTC5586IUH適用于以下應用場景:

4G 和 5G 基站接收機

寬帶 DPD 接收機

點對點寬帶無線電設備

高線性度直接轉換 I/Q 接收機

鏡頻抑制接收機


此外,LTC5586IUH的規格包括:

功能:解調器,放大器

LO 頻率:300MHz ~ 6GHz

射頻頻率:300MHz ~ 6GHz

P1dB:12.5dBm

增益:9.2dB

噪聲系數:31dB

電流 - 供電:440 mA

電壓 - 供電:5V

安裝類型:表面貼裝型

器件封裝:32-QFN(5x5)
