最新資訊概述LTC5555IUFD是一款1.5GHz至7GHz的可編程增益下變頻混頻器，適用于接收器，具有精確的增益設置功能?。LTC5555IUFD包含一個有源混頻器和一個數字 IF VGA，其增益控制范圍為 15.5dB?？赏ㄟ^ SPI 或并行接口以 0.5dB 的步進對 IF 增益進行編程。該器件具有一個使能引腳可…
概述

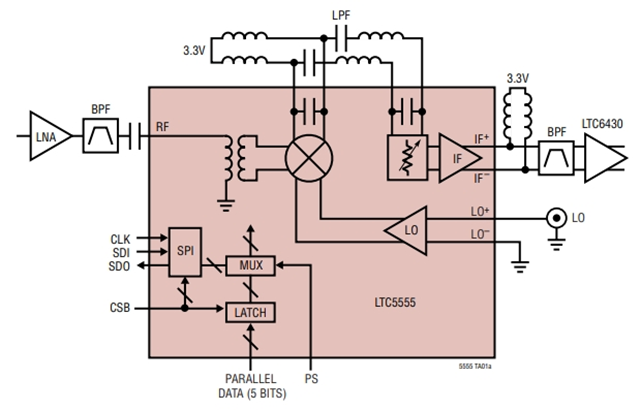

LTC5555IUFD是一款1.5GHz至7GHz的可編程增益下變頻混頻器，適用于接收器，具有精確的增益設置功能?。LTC5555IUFD包含一個有源混頻器和一個數字 IF VGA，其增益控制范圍為 15.5dB?？赏ㄟ^ SPI 或并行接口以 0.5dB 的步進對 IF 增益進行編程。
該器件具有一個使能引腳可實現快速接通和關斷。另外，LTC5555IUFD還提供了一種減低功率模式。
集成化 RF 變壓器提供了一個單端 50Ω 輸入。差分 LO 輸入專為單端或差分驅動而設計。差分 IF 輸出簡化了至差分 IF 濾波器和放大器的接口。LTC5555IUFD混頻器雖專門針對 3GHz 至 7GHz RF 頻率范圍而優化，但是可在低至 1.5GHz 的頻率下使用 (性能有所降低)。
產品特性
1、?可編程增益控制?
LTC5555IUFD集成數字IF VGA（可變增益放大器），支持15.5dB增益調節范圍，可通過SPI或并行接口以0.5dB步進精準設置增益?。
使能引腳設計實現快速開關機，并支持低功耗模式，優化系統能耗?。
2、?高性能混頻器架構?
LTC5555IUFD采用有源混頻器，覆蓋1.5GHz至7GHz寬頻段（3GHz-7GHz為優化頻段），單端50Ω RF輸入適配多種射頻前端設計?。
差分LO（本振）輸入兼容單端/差分驅動，差分IF（中頻）輸出簡化濾波及放大電路接口?。
3、?封裝與可靠性?
LTC5555IUFD采用QFN-28-EP（4mm×5mm）封裝，適用于高密度PCB布局，滿足工業級溫度及可靠性要求?。
典型應用領域
1、?無線通信基礎設施?
LTC5555IUFD廣泛用于3.6GHz、4.8GHz及5.8GHz頻段的基站接收器、直放站設備，提升信號鏈增益穩定性?。
2、?國防與測試設備?
LTC5555IUFD適用于軍用雷達、戰術通信接收器等高動態范圍場景，保障復雜電磁環境下的信號完整性?。
在頻譜分析儀、矢量網絡分析儀等測試設備中，LTC5555IUFD的高線性度特性可降低測量誤差?。
?3、新興技術場景?
LTC5555IUFD兼容軟件定義無線電（SDR）架構，支持5G NR（新空口）及物聯網終端的靈活信號處理需求?。
LTC5555IUFD關鍵參數
?頻率范圍?：1.5GHz~7GHz（優化頻段3GHz-7GHz）?。
?增益/損耗?：典型混頻增益9dB，噪聲系數13.8dB?。
?供電要求?：支持3.3V或5V電源，兼容主流射頻系統設計?。
?總結?：LTC5555IUFD憑借可編程增益、寬頻段覆蓋及高集成度，成為無線通信、國防電子等領域的核心器件。LTC5555IUFD靈活的控制接口與可靠的封裝設計，為工程師提供了高性能射頻前端解決方案?。
如需獲取LTC5555IUFD產品報價，請聯系：
官網：m.rollmke.com
郵箱：chen13410018555@163.com
電話：+86 13410018555（陳先生）
