最新資訊深圳市明佳達電子有限公司分銷TI（200mA）LP8864QDCPRQ1 LP8864-Q1 是一款具有升壓控制器的汽車類高效 LED 驅動器。器件概述Texas Instruments LP8864-Q1高效LED驅動器配有升壓控制器。這四個高精度電流阱支持移相，即根據使用的通道數量自動進行調整。LED亮度可通過I2C接…
深圳市明佳達電子有限公司分銷TI（200mA）LP8864QDCPRQ1 LP8864-Q1 是一款具有升壓控制器的汽車類高效 LED 驅動器。
器件概述
Texas Instruments LP8864-Q1高效LED驅動器配有升壓控制器。這四個高精度電流阱支持移相，即根據使用的通道數量自動進行調整。LED亮度可通過I2C接口或PWM輸入實現全局控制。升壓轉換器可根據LED電流阱的余量電壓進行自適應輸出電壓控制。該特性可在所有條件下將升壓電壓調節到能夠滿足需要的最低水平，從而最大限度地降低功耗。寬范圍可調頻率使得LP8864-Q1能夠避免AM無線電頻段的干擾。LP8864-Q1支持內置混合PWM調光和模擬電流調光，可降低EMI，延長LED壽命，以及提高整體光學效率。
特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 器件溫度等級 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C4B
? 輸入電壓工作范圍：3V 至 48V
? 四路高精度電流阱
– 各電流阱直流電流高達 200mA
– 電流匹配度為 1%（典型值）
– 使用 152Hz LED 輸出 PWM 頻率時，調光比為32000:1
– 使用 I2C 或 PWM 輸入時，最高 16 位 LED 調光分辨率
– 可配置 8 個 LED 燈串
? 自動移相 PWM 調光
? 12 位模擬調光
? 最高 48V VOUT 升壓或 SEPIC 直流/直流控制器
– 開關頻率為 100kHz 至 2.2MHz
– 升壓擴頻功能可降低 EMI
– 升壓同步輸入，可通過外部時鐘設置升壓開關頻率
– 禁用升壓時，輸出電壓自動放電
? 多種故障診斷功能
應用
? 為以下應用提供背光：
– 汽車信息娛樂系統
– 汽車儀表組
– 智能車鏡
– 抬頭顯示屏 (HUD)

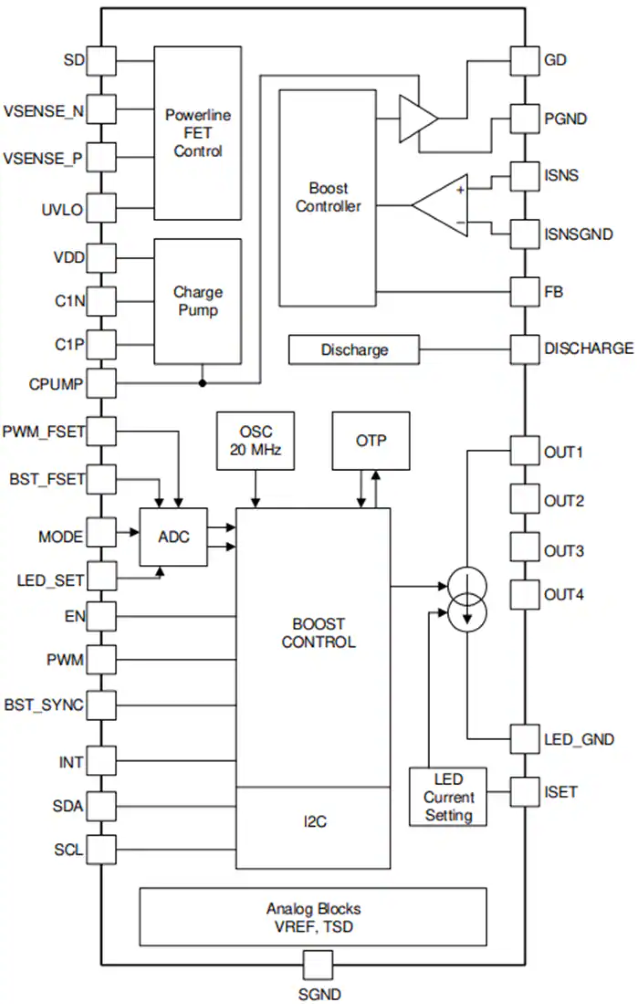

功能框圖
