ADMV1239BBCZ 是一款集成在單芯片上的37.0 GHz至43.5 GHz、mmW 5G雙通道上變頻器、雙通道下變頻器和波束成形器。RF集成電路(RFIC)采用2x8配置，集成了兩個發射/接收流(2T2R)和16個獨立的TX和RX波束成形器通道，支持單極化和雙極化陣列設計。

片內發射接收開關通過1:8功率分配器/合成器將每個極化的上變頻器RF輸出和下變頻器RF輸入連接到八個獨立的通道。

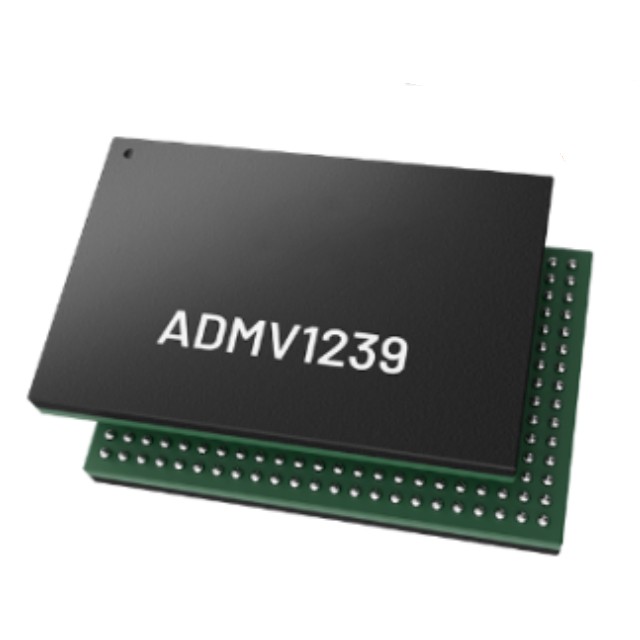

ADMV1239BBCZ采用緊湊的芯片級球柵陣列封裝。ADMV1239BBCZ在?40°C至+95°C的外殼溫度(TC)范圍內工作。這種封裝支持ADMV1239BBCZ從封裝頂部散熱，以實現高效散熱，并允許在印刷電路板(PCB)的另一側靈活放置天線。

ADMV1239BBCZ 產品特性

集成16 (2x8)通道波束形成器，與2通道發射(TX)和2通道接收(RX)通道上變頻器/下變頻器(UDC)配對

RF范圍：37.0 GHz至43.5 GHz

x4 LO倍頻鏈

用于雜散抑制的可選外部濾波

與上一代相比，大幅降低每個波束形成器通道的功耗

16個可配置TX和RX通道

雙極化、8個水平和8個垂直通道與獨立UDC配對

匹配50Ω、單端RF輸入/輸出和單端LO輸入

快速TDD開關（使用TRX_x引腳）

片內溫度傳感器用于RX和TX自動溫度補償和增益設置

存儲器用于TX和RX波束位置

NVM用于相位和增益校準

上變頻模式

邊帶抑制和載波饋通優化

用于LO饋通校準的包絡檢波器

單通道功率檢波器

下變頻模式

集成單個RX通道過載檢測電路

3線式或4線式SPI支持高達133 MHz的SPI時鐘速度

ADMV1239BBCZ 產品應用

mmW 5G應用

寬帶通信
