AD4116BCPZ是一款低功耗、低噪聲24位Σ-Δ型模數轉換器(ADC)，它集成了一個模擬前端(AFE)，支持6個全差分或11個單端高阻抗(≥10 MΩ)雙極性±10 V電壓輸入。額外的2個差分或4個單端/偽差分直接ADC輸入在較低的輸入范圍內提供出色的性能。

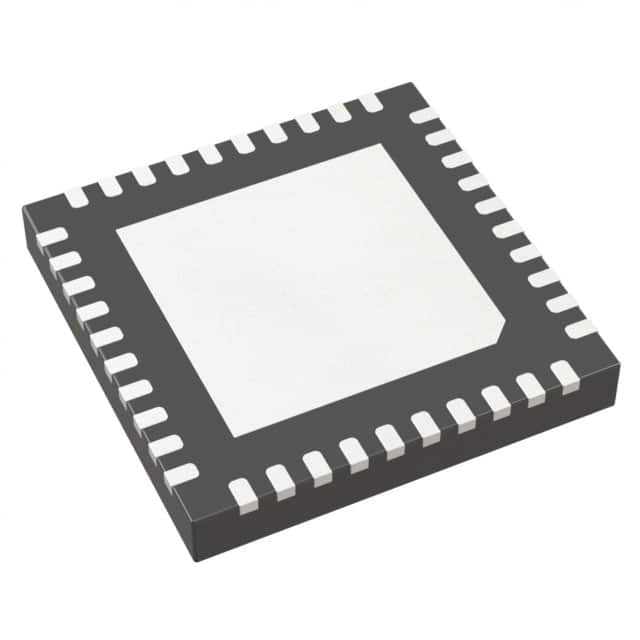

AD4116BCPZ采用單電源供電，因而便于在電氣隔離應用中使用。額定工作溫度范圍為?40°C至+105°C。AD4116采用40引腳、6 mm×6 mm LFCSP封裝。

特性

具有集成模擬前端的 24 位 ADC

快速靈活的輸出速率：1.25 SPS 至 62.5 kSPS

頻道掃描數據速率

每通道 12422 SPS（80 μs 穩定，sinc5 + sinc1）

每通道 20618 SPS（48 μs 穩定，sinc3）

20 SPS 時每個通道的 50 Hz 和 60 Hz 抑制為 85 dB

±10 V 輸入，4 個差分或 11 個單端

引腳絕對最大額定值：±65 V

絕對輸入引腳電壓高達 ±20 V

≥10 MΩ 阻抗

低電平直接 ADC 輸入

±VREF 輸入，2 個差分或 4 個單端

絕對輸入引腳電壓，AVDD 至 AVSS

真正的軌到軌模擬輸入緩沖區

片內 2.5 V 基準電壓源

25°C 時精度為 ±0.12%，漂移為 ±5 ppm/°C（典型值）

內部或外部時鐘

電源

AVDD 至 ABCC = 4.5 V 至 5.5 V

IOVDD 至 DGND = 2 V 至 5.5 V

總 IDD (AVDD + IOVDD) = 6.15 mA

溫度范圍：?40°C 至 +105°C

3 線或 4 線串行數字接口（SCLK 上的 Schmitt 觸發器）

兼容 SPI、QSPI、MICROWIRE 和 DSP

應用

過程控制

PLC和DCS模塊

儀器儀表和測量
