MLX90316 是 Triaxis? 旋轉位置傳感器 IC，可提供在器件表面上方旋轉的小型二極磁體（軸端磁體）的角位置。

這款單片器件可憑借其表面的集磁點（IMC），以一種非接觸方式感測所施加磁通密度的水平分量。

旋轉位置傳感器應用這種獨特的感測原理，可在機械（氣隙，軸外）容差范圍內確保角位置的高度穩健性。

該水平分量的旋轉在寬范圍（高達 360o - 整轉）內感測，并由片上 DSP（數字信號處理）處理，最終以成比例的模擬量輸出、PWM（脈寬調制）信號或可通過 3 引腳 SPI（串行接口）通道訪問的 14 位數據報告磁體的絕對角位置。

輸出傳輸特性完全可編程（例如，偏移、增益、鉗位電平、線性度、熱漂移、濾波、范圍...），從而可通過行尾校準滿足任何指定要求。邁來芯編程單元 PTC-04 專門通過連接器端子 (Vdd-Vss-Out) 與器件通信并對器件進行校準。

MLX90316 的目標應用為汽車和工業系統中常見的大量非接觸式旋轉位置傳感器應用。

該器件可采用單一和雙重冗余實施方案，能夠以經濟高效的方式滿足各種應用的要求（包括安全關鍵型感測要求）。

特性和優勢

絕對旋轉位置傳感器 IC

簡單穩固的磁性設計

Triaxis? 技術

環境溫度范圍從 –40°C 至 +150°C

高達 360 度的可編程角范圍

可編程線性傳輸特性

可選輸出模式：模擬量（成比例）、PWM 和串行協議 (SPI)

360 度范圍內采用 12 位角度分辨率

I10 位角度精度

40 位 ID 編號

斷路跟蹤診斷（Open-Vdd、Open-Vss）

片上診斷

過電壓保護

低電壓檢測

符合 AEC-Q100 標準 - 0 級

單芯片 - SOIC-8 封裝 - 無鉛且符合 RoHS 規范

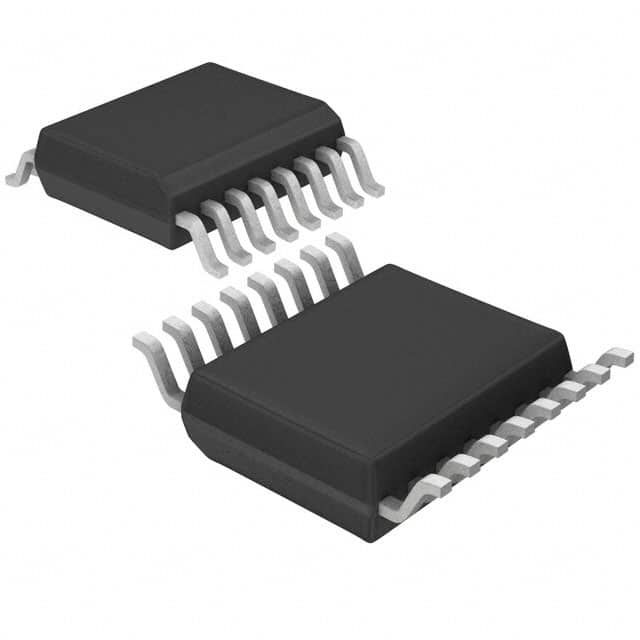

雙芯片（全冗余） - TSSOP-16 封裝 - 無鉛且符合 RoHS 規范

應用

絕對旋轉位置傳感器

方向盤位置傳感器

踏板位置傳感器

電機軸位置傳感器

油門位置感知器

浮子液位傳感器

行駛高度位置傳感器

非接觸式電位計
