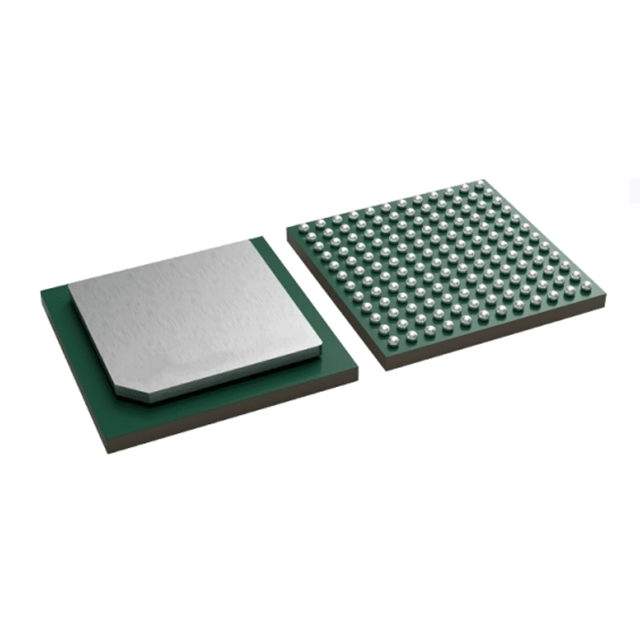

ADC08DJ5200RFAAV 器件是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。 ADC08DJ5200RF 可配置為雙通道 5.2GSPS ADC 或單通道 10.4GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統的 L、S、C 和 X 頻帶進行直接射頻采樣。

特性

? ADC 內核：

– 8 位分辨率

– 單通道模式下的采樣率高達 10.4 GSPS

– 雙通道模式下的采樣率高達 5.2 GSPS

? 性能規格：

– 本底噪聲（-20 dBFS，VFS = 1VPP-DIFF）：

? 雙通道模式：-143.4 dBFS/Hz

? 單通道模式：-146.2 dBFS/Hz

– ENOB（雙通道，F(xiàn)IN = 2.4GHz，TYP）：7.8位

? VCMI 為 0V 時的緩沖模擬輸入：

– 模擬輸入帶寬 (-3dB)：8.1 GHz

– 可用輸入頻率范圍：> 10 GHz

– 滿量程輸入電壓（VFS，默認值）：0.8 VPP

? 無噪聲孔徑延遲 (tAD) 調節：

– 精確采樣控制：19 fs 步長

– 簡化同步和交錯

– 溫度和電壓不變延遲

? 簡便易用的同步特性：

– 自動 SYSREF 計時校準

– 樣片標記時間戳

? JESD204C 串行數據接口：

– 最大通道速率：17.16 Gbps

– 支持 64b/66b 和 8b/10b 編碼

– 8b/10b 模式兼容 JESD204B

? 峰值射頻輸入功率 (Diff)：+26.5 dBm（+ 27.5dBFS，560x 滿量程功率）

? 可實現均衡的可編程 FIR 濾波器

? 功耗：3.8W

? 電源：1.1V/1.9V

應用

? 示波器和寬帶數字轉換器

? 通信測試儀（802.11ad，5G）

? 電子戰（信號情報、電子情報）

? 衛星通信 (SATCOM)

? 射頻采樣軟件定義無線電 (SDR)

? 光譜測量
