ADF4382ABCCZ是一款高性能、超低抖動、小數N分頻鎖相環(PLL )。該器件集成電壓控制振蕩器(VCO )，非常適合5G應用或數據轉換器時鐘應用的本振(LO)產生。

特征

基本輸出頻率范圍:11.5 GHz至21 GHz

2分頻輸出頻率范圍:5.75 GHz至10.5 GHz

4分頻輸出頻率范圍:2.875 GHz至5.25 GHz

20 GHz時的積分均方根抖動= 20 fs(積分帶寬:100 Hz至100 MHz)

20 GHz時的積分均方根抖動= 31 fs (ADC SNR方法)

VCO自動校準時間< 100 μs

相位噪底:20 GHz時為156 dBc/Hz

PLL規格

239 dBc/Hz:歸一化帶內相位噪底

287 dBc/Hz:歸一化1/f相位噪底

625 MHz最大相位/頻率檢測器輸入頻率

4.5 GHz參考輸入頻率

典型雜散fPFD:90 dBc

參考輸出延遲規格

傳播延遲溫度系數:0.06 PS/°C

調整步長:< 1 ps

多芯片輸出相位對齊

3.3 V和5 V電源ADIsimPLL環路濾波器設計工具支持

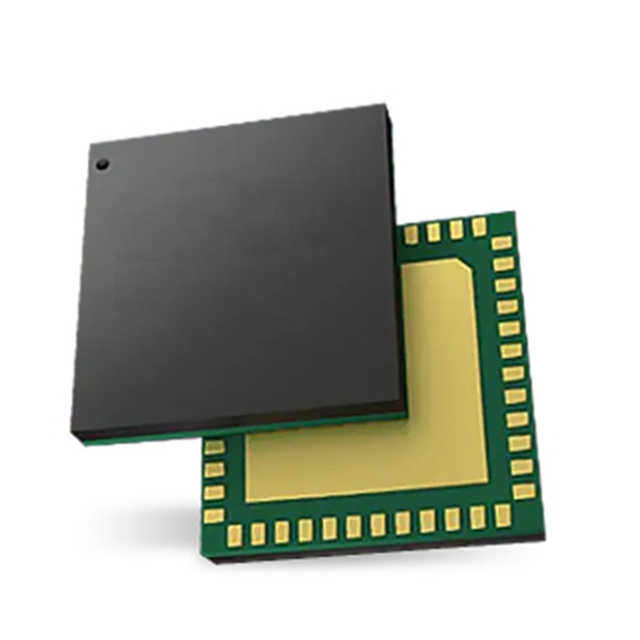

7 mm × 7 mm, 48-LGA

工作溫度為40°C至+105°C

應用

高性能數據轉換器時鐘

無線基礎設施(MC-GSM、5G、6G)

測試測量
