TJA1128BTK是LIN迷你系統基礎芯片(SBC)，具有LIN收發器、低壓差穩壓器(LDO)、窗口看門狗、兩個WAKE輸入、一個通用輸入(GPI)和一個高壓多用途(HVMPO)輸出。

穩壓器電流高達85 mA且提供3.3 V和5.0 V輸出電壓。TJA1128可在具有總線和本地喚醒功能的極低電流待機和睡眠模式下運行。

功能

通用特性

電池工作電壓范圍：(3.3 V) 5.0 V至28 V

休眠和待機模式下極低的電流消耗

休眠模式 (穩壓器關閉)：典型值為14 μA

待機模式 (穩壓器打開)：典型值為22 μA

通過LIN引腳實現的遠程喚醒能力

通過WAKE1和WAKE2引腳的本地喚醒

可配置的電平敏感喚醒檢測

周期性采樣喚醒檢測選項，通過引腳同步偏置控制

HVMPO

喚醒源識別

可配置的高壓多用途輸出(HVMPO)

偏置控制輸出，適用于周期性喚醒

跛行模式輸出

電池監控電路的偏置控制輸出

通用輸入(GPI)控制輸出

在溫度過高、看門狗服務失效、VCC欠壓和RSTN短路的情況下提供跛行模式功能

過熱關斷

具有可變上電復位長度的雙向復位引腳

LIN收發器/符合標準

符合ISO 17987-4:2016 (12 V LIN)標準

符合LIN 2.0、LIN 2.1、LIN 2.2和LIN 2.2A標準

符合SAE J2602-1標準

K線兼容

波特率高達20 kBd

LIN高速模式，具有快速LIN斜率以支持高波特率(> 20 kBd)

適用于LIN從應用的集成終端電阻

TXD主導的超時功能

專為汽車應用而設計

符合AEC-Q100標準

負載突降脈沖保護高達43V

根據LIN總線引腳上的人體模型(HBM)，提供±8 kV靜電放電(ESD)保護

根據BAT引腳、WAKE1引腳、WAKE2引腳提供±6 kV ESD保護，以及根據LIN總線引腳提供±8 kV ESD保護

在汽車環境中，對總線端子和電池引腳提供抗瞬態保護(ISO 7637)

LIN總線引腳具有電池和接地短路保護

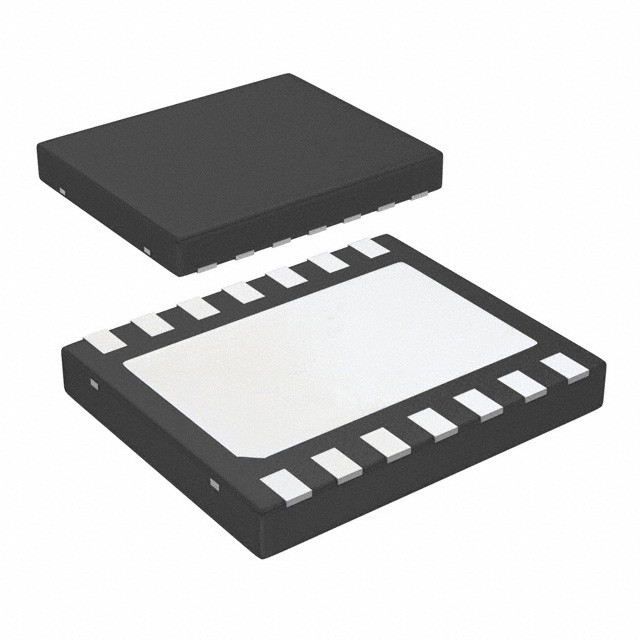

封裝：無引腳HVSON14封裝 (3.0 mm x 4.5 mm)，支持增強的自動光學檢測(AOI)功能和低熱阻
