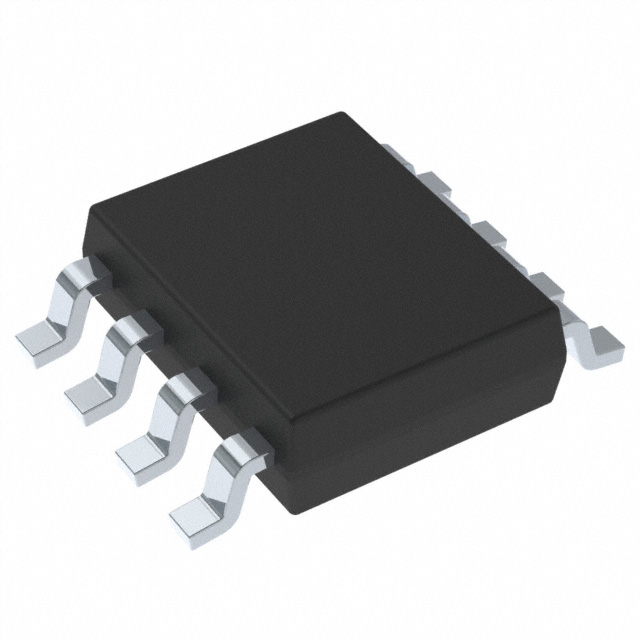

LMR14030SQDDARQ1 器件是一款集成高側金屬氧化物半導體 場效應晶體管 (MOSFET) 的 40V、3.5A 降壓穩壓器。 該器件的寬輸入電壓范圍為 4V 至 40V，適用于調節從 工業到汽車等各類 應用 中的非穩壓電源。其擴展系列 產品能夠以引腳到引腳兼容封裝提供 2 A 和 5A 電流選 項，其中包括 LMR14020-Q1 和 LMR14050-Q1。該 穩壓器在休眠模式下的靜態電流為 40μA，非常適合電池供電類系統。并且在關斷模式下具有 1μA 的超低電 流，可進一步延長電池使用壽命。該穩壓器的可調開關 頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優 化。內部環路補償意味著用戶不用承擔設計環路補償組 件的枯燥工作。并且還能夠以最大限度減少器件的外部 元件數。精密使能輸入簡化了穩壓器控制和系統電源排 序。此外，該器件還內置多種保護 功能： 逐周期限流 保護、應對功耗過大的熱感測和熱關斷保護以及輸出過 壓保護。 LMR14030-Q1 采用帶有外露焊盤的 8 引腳 HSOIC 或 10 引腳 WSON 封裝，用于實現低熱阻。

特性

? 適用于汽車電子 應用

? 具有符合 AEC-Q100 標準的下列結果：

- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍

- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級H1C

- 器件帶電器件模型 (CDM) ESD 分類等級 C4A

? 輸入電壓范圍：4V 至 40V

? 3.5A 持續輸出電流

? 40μA 超低工作靜態電流

? 90mΩ 高側金屬氧化物半導體場效應晶體

(MOSFET)

? 最短導通時間：75ns

? 電流模式控制

? 可調節開關頻率范圍：200kHz 至 2.5MHz

? 與外部時鐘頻率同步

? 擴展頻譜選項，適用于降低電磁干擾 (EMI)

? 內置補償功能，便于使用

? 支持高占空比運行

? 精密使能引腳

? 關斷電流：1μA

? 外部軟啟動

? 熱保護、過壓保護和短路保護

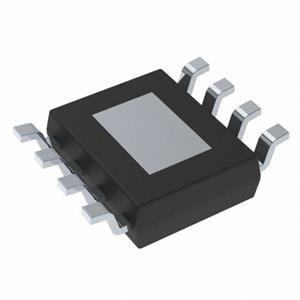

? 8 引腳散熱增強型小外形集成電路 (HSOIC)PowerPAD?封裝

應用范圍

? 汽車電池穩壓

? 工業用電源

? 電信和數據通信系統

? 通用寬輸入電壓穩壓
