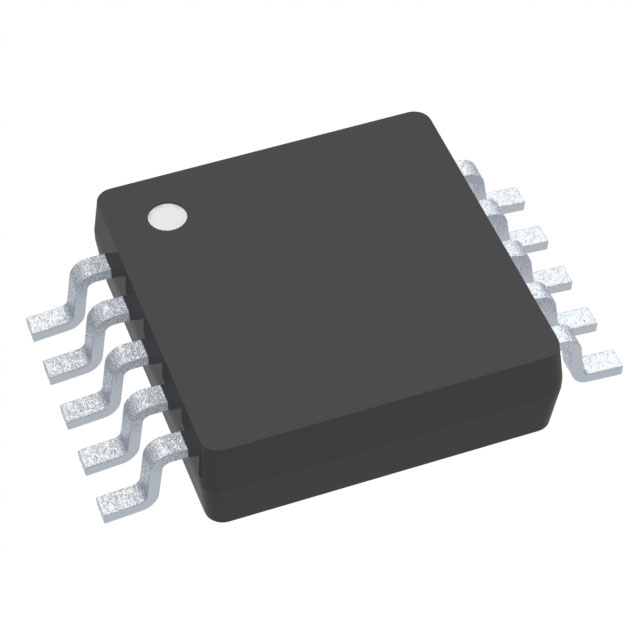

INA228AQDGSRQ1 是一款超精密數字功率監控器，配備專為電流檢測應用而設計的 20 位 Δ-Σ ADC。該器件可跨共模電壓支持范圍為 -0.3V 至 +85V 的電阻式分流器感測元件測量 ±163.84mV 或 ±40.96mV 的滿量程差分輸入。

INA228AQDGSRQ1 報告電流、總線電壓、溫度功率 、能量和電荷累積，并采用精度為 ±0.5% 的集成振蕩器，同時在后臺執行所需的計算。集成的溫度傳感器用于裸片溫度測量的精度為 ±1°C，并可用于監測系統環境溫度。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 +125°C，TA

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 高分辨率、20 位 Δ-Σ ADC

? 電流監控精度：

– 失調電壓：±1μV（最大值）

– 溫漂：±0.01μV/°C（最大值）

– 增益誤差：±0.05%（最大值）

– 增益誤差漂移：±20ppm/°C（最大值）

– 共模抑制：154dB（最小值）

? 電源監控精度：

– 0.5% 滿量程，–40°C 至 +125°C（最大值）

? 能量和充電精度：

– 1.0% 滿量程（最大值）

? 快速警報響應：75μs

? 寬共模范圍：-0.3 V 至 +85 V

? 總線電壓感應輸入：0 V 至 85 V

? 分流器滿量程差分范圍：±163.84mV/±40.96mV

? 輸入偏置電流：2.5nA（最大值）

? 溫度傳感器: ±1°C（25°C 時為最大值）

? 可編程電阻器溫度補償

? 可編程轉換時間和平均值計算

? 2.94MHz 高速 I2C 接口，具有 16 引腳可選地址

? 在 2.7V 至 5.5V 電源下工作：

– 工作電流：640μA（典型值）

– 關斷電流：5μA（最大值）

應用

? 汽車電池管理系統

? EV/HEV mA - KA 感測應用

? 直流/直流轉換器和功率逆變器

? ADAS 域控制器
